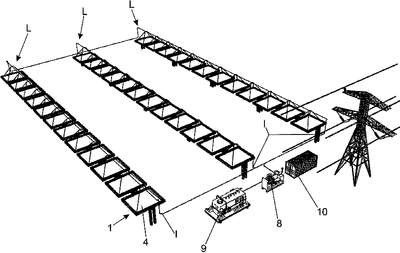

Patente de Invenção SISTEMA CONCENTRADOR HELIOTÉRMICO DO TIPO MATRIZ PARABÓLICA COM DOIS EIXOS DE MOTORIZAÇÃO — IPC F24S 23/70. Figura publicada pelo INPI na Revista da Propriedade Industrial.
SISTEMA CONCENTRADOR HELIOTÉRMICO DO TIPO MATRIZ PARABÓLICA COM DOIS EIXOS DE MOTORIZAÇÃO.Se refere a um sistema concentrador heliotérmico formado por várias linhas (L) paralelas de concentradores (1) dotadas de dois eixos de rotação (x, y) movimentados por conjuntos de motor (2A e 3A) e redução (3A e 3B) independentes para rastrear o sol na altitude e angularmente, de forma que os painéis parabólicos (4) retangulares, instalados em tais concentradores (1), sempre estarão com o foco solar ótimo nos receptores (5) de calor em qualquer hora do dia, por sua vez interligados a duto (6) unifilar isolado onde conexões rotativas (7) eflanges com rolamentos (18) atribuem liberdade de movimento, assim o fluido que chega aquecido ao início (I) da linha é conduzido para a unidade de potência onde estão o conjunto gerador (8), unidade de armazenamento (9) do fluido aquecido, unidades de comando e controle (10) e outros componentes necessários ao funcionamento do campo solar.
