CONFIGURAÇÃO CONSTRUTIVA DE UM MÓDULO DE FECHAMENTO ROTATIVO PARA MÁQUINA AUTOMATIZADA DE EMPACOTAR AVES

Classificação IPC

Resumo técnico

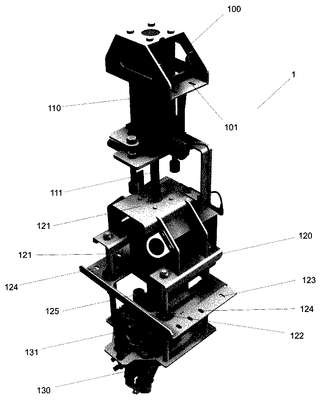

A ser fixada em máquina automatizada para empacotar aves compreendendo uma estrutura superior(100) de fixação na estrutura da máquina e nesta estrutura superior(100) ser fixado um cilindro de acionamento(110) cujo seu eixo(111) está ligado à uma estrutura central(120) móvel que avança e o recua por meio de guias(121) inseridas através de orifícios com buchas(122) se movimentando através de uma mesa fixa(123), presa junto à máquina e tendo uma ponta rotativa(130), fixada sob a parte inferior desta estrutura central(120) móvel, compreendendo um eixo(132) tubular, vazado, com uma polia(131) e prevendo pinças(133) que se abrem e fecham pneumaticamente. E sobre a parte inferior da estrutura central(120) prever um mecanismo compreendendo moto-redutor(125) contendo polia em seu eixo ligada à polia(131) da ponta rotativa(130). E o acionamento do cilindro de acionamento(110), que avança e recua a ponta rotativa(130), bem como a distância de avanço e recuo do seu eixo(111), assim como o acionamento, a quantidade de giro e velocidade do moto-redutor(125) que realiza a rotação da ponta rotativa(130), tanto como o acionamento pneumático para abrir e fechar as pinças(133) são todos controlados e realizado obrigatoriamente em sincronismo, controlado por sensores e software específico programado pelo fabricante no num CLP da máquina, e onde o usuário pode configurar certos parâmetros através de uma interface homem-máquina.
