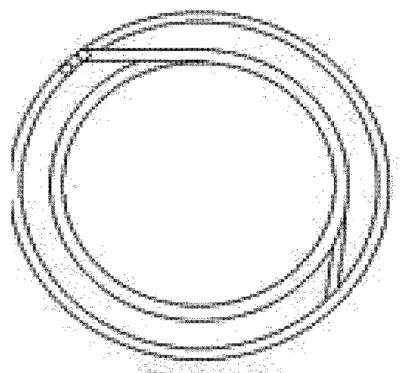

Patente de Invenção TROCADOR DE CALOR COM TUBOS EM ESPIRAS COM DIÂMETROS DIFERENTES INTERLIGADAS ENTRE SI — IPC F24C 13/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Pedido arquivado: o exame técnico não foi requerido nos 36 meses seguintes ao depósito de 15/01/2016, prazo do art. 33 da LPI. A tecnologia está em domínio público no Brasil.
Trata-se da invenção de um sistema de aquecimento dágua para residências, composto por duas sequencias de espiras com diâmetros diferentes, interligadas e alojadas em um tambor instalado entre a saída de calor do fogão a lenha e a chaminé, aonde são submetidas a um ciclo reverso, do calor vindo do fogão e retido por um capuz (removível p/ limpeza) alojado sobre as espiras de menor diâmetro e forçado a retornar pela parte interna no sentido inverso entre o tubo direcionador, proporcionando alto rendimento térmico, para em seguida ascender entre esta pela parte externa e a de diâmetro maior, com a função de reaproveitar parte desse calor no pré-aquecimento da água contida nas espiras maiores, e direcionar para a chaminé e provocar o arraste do que resta de calor e fumaça para a parte externa da residência. Isso retarda a saída do fluxo de calor, potencializa a eficiência do fogão e reduz o consumo de lenha. O sistema esta conectado a um boiler instalado acima do conjunto, com circulação espontânea da água por convecção térmica. Na necessidade de temperaturas mais altas, em torno de 80ºC, para higienização de equipamentos de ordenha mecânica, em pequenas empresas familiares no processamento de alimentos, etc., o sistema é instalado sobre um fogão foguete, ou por queima de biogás.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Arquivamento definitivo - Art. 33 da LPI
#11.1.1
30/04/2019
RPI 2521
Arquivamento - Art. 33 da LPI
#11.1
12/02/2019
RPI 2510
Publicação do pedido de patente
#3.1
25/07/2017
RPI 2429
Pedido de patente depositado
#2.1
02/08/2016
RPI 2378
Exigência - art. 21 da LPI
#2.5
31/05/2016
RPI 2369
Requerimento de pedido de patente
#2.10
Número de Protocolo 870160000849 em 15/01/2016 04:20(WB).
