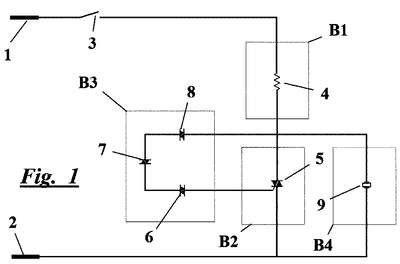

Patente de Invenção APERFEIÇOAMENTOS INTRODUZIDAS EM CIRCUITO PARA CIGARRAS ELETRÔNICAS, EQUIPADO COM TRANSDUTOR PIEZOELÉTRICO — IPC G10K 9/122. Figura publicada pelo INPI na Revista da Propriedade Industrial.
APERFEIÇOAMENTOS INTRODUZIDAS EM CIRCUITO PARA CIGARRAS ELETRÔNICAS, EQUIPADO COM TRANSDUTOR PIEZOELÉTRICO. Refere-se esta patente de Invenção a novo e original diagrama circuital especialmente desenvolvido para cigarras eletrônicas ( campainhas ) de utilização doméstica ou industrial, e que empregam, como elemento gerador de sinal sonoro, um transdutor ( cristal ) piezoelétrico. Em linhas gerais, a novidade consiste de um circuito cujos polos ( 1 ) e ( 2 ) estão predispostos para serem conectados à rede elétrica predial de corrente alternada em baixa tensão (110-220V CA), um destes polos ( 1 ) estando provido com um interruptor ( 3 ) de tecla ou botão, do tipo pulsador, cuja saída está ligada a um resistor ( 4 ) que atua como limitador de corrente ( bloco B1 ), sucedido por um triac ( 5 ) que chaveia e gera o sincronismo da corrente que percorre dito circuito ( bloco B2 ), este mesmo componente estando ligado a tres diacs ( 6 ), ( 7 ) e ( 8 ), dispostos em série, os quais constituem o " driver " ( bloco B3 ) que limita e regula a tensão a que é submetido o transdutor piezoelétrico ( 9 ) (bloco B4 ), disposto em paralelo com o triac ( 5 ).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Arquivamento - Art. 36 §1° da LPI
#11.2
20/12/2022
RPI 2711
Arquivamento por falta de pagamento
#8.6
Referente à 7ª anuidade.
08/11/2022
RPI 2705
Exigência preliminar (variante)
#6.22
06/09/2022
RPI 2696
Publicação do pedido de patente
#3.1
18/07/2017
RPI 2428
Pedido de patente depositado
#2.1
24/05/2016
RPI 2368
Requerimento de pedido de patente
#2.10
Número de Protocolo 870160000437 em 11/01/2016 01:14(WB).
