MINISSONDAGEM ROTATIVA PARA INVESTIGAÇÃO DE SOLOS

Classificação IPC

Resumo técnico

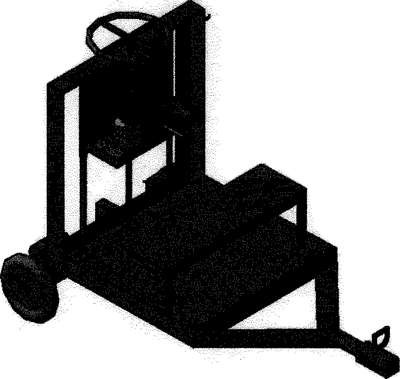

MINISSONDAGEM ROTATIVA PARA INVESTIGAÇÃO DE SOLOS O presente equipamento visa efetuar a investigação geotécnica de solos através de furos parciais com brocas helicoidais para retirada de material e penetração, a cada furo parcial, de haste para medição da resistência do solo, sem a retirada da broca do furo realizado. Trata-se de equipamento de custo reduzido que proporcionará maior rapidez e economia nos trabalhos de investigação geotécnica, comparado com os equipamentos existentes no mercado. A máquina constituirá de um chassi de cantoneiras ou tubos, um carro elevador, acoplado às colunas do chassi, um motor elétrico com potência variável de acordo com o porte da máquina, um conjunto de embreagem, com platô, disco e alavanca, um conjunto de câmbio com engrenagem de engate, para alteração de velocidade do carro e um conjunto de engrenagens para transmissão de tração do carro (Figura 1). A máquina terá sistema de transporte em forma de reboque e poderá se transportada por qualquer tipo de veículo que possua engate padrão para carretas existentes no mercado. O equipamento funcionará com um conjunto de brocas (Figura 6a), acopláveis â máquina e entre si pelo mesmo sistema, de tamanho compatível com as colunas do chassi e terá hastes penetráveis (Figuras 6b, 6c e 6d) compatíveis com o furo central das brocas. Serão usadas quantas brocas e hastes sejam necessárias atingir a profundidade desejada pelo usuário.
