BIELA DE HASTE BI-PARTIDA TELESCÓPICA PARA COMPRESSORES ALTERNATIVOS E MÉTODO DE MONTAGEM DE BIELA DE HASTE BI-PARTIDA TELESCÓPICA EM COMPRESSORES ALTERNATIVOS

Classificação IPC

Resumo técnico

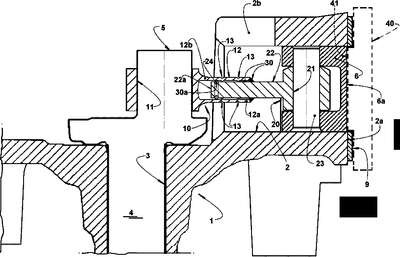

BIELA DE HASTE BI-PARTIDA TELESCÓPICA PARA COMPRESSORES ALTERNATIVOS E MÉTODO DE MONTAGEM DE BIELA DE HASTE BIPARTIDA TELESCÓPICA EM COMPRESSORES ALTERNATIVOS. A biela compreende uma primeira porção de biela (10) a ser montada no pino excêntrico (5) de um eixo de manivela (4) do compressor e uma segunda porção de biela (20) a ser articulada em um pistão (6) alternativo no interior de um cilindro (2). Uma das primeira e segunda porções de biela (10, 20) compreende uma porção de haste tubular (12) que recebe, telescópica e folgadamente, e retém, por deformação radial para dentro, uma porção de haste de engate (22) da outra porção de biela (10, 20), ditas porções de haste (12, 22) sendo retidas entre si, em uma condição de alinhamento axial e rotacional, antes de serem fixadas por um meio de fixação (30,30a,30b), em um posicionamento axial relativo que resulta em uma porção de câmara de compressão e uma respectiva porção de volume morto na condição de ponto morto superior do pistão (6).
