Patente de Invenção APRIMORAMENTOS EM/OU RELACIONADOS A ARRANJOS DE LENTE de SCHREDER — IPC F21V 3/04. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Pedido arquivado: o exame técnico não foi requerido nos 36 meses seguintes ao depósito de 16/12/2015, prazo do art. 33 da LPI. A tecnologia está em domínio público no Brasil.

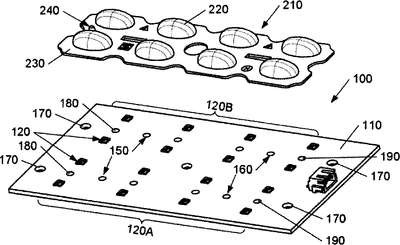

APRIMORAMENTOS EM OU RELACIONADOS A ARRANJOS DE LENTE". Trata-se de um módulo de LED (500) e um método de montagem de arranjos de lente secundária sobre os arranjos de diodo emissor de luz em uma placa de circuito impresso para formar tal módulo de LED. No módulo de LED (500), uma montagem de arranjo de lente (400) é montada em uma placa de circuito impresso (110). A montagem de arranjo de lente (400) compreende um arranjo de lente de forma livre de silicone (210) que é montado em um suporte de lente (410) através do alinhamento de marcações no suporte de lente com marcações no arranjo de lente de forma livre para engatar um pino no arranjo de forma livre com uma abertura correspondente no suporte de lente. A montagem de arranjo de lente (400) é corretamente posicionada, em um plano x-y, na placa de circuito impresso (110) através do engate de pinos de posicionamento formados em uma superfície do arranjo de lente de forma livre com reentrâncias correspondentes formadas na placa de circuito impresso e é retida na posição correta por clipes (450, 460) integralmente formados com o suporte de lente (410) que se estendem através de respectivas aberturas (250, 260) no arranjo de lente de forma livre (210) e para o interior de orifícios correspondentes (150, 160) formados na placa de circuito impresso (110). Os pinos de posicionamento são conformados para permitir as alterações térmicas devido à faixa de temperatura operacional do módulo de LED (500). (Fig. 6)
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Arquivamento definitivo - Art. 33 da LPI
#11.1.1
19/03/2019
RPI 2515
Arquivamento - Art. 33 da LPI
#11.1
02/01/2019
RPI 2504
Publicação do pedido de patente
#3.1
21/02/2017
RPI 2407
Pedido de patente depositado
#2.1
24/01/2017
RPI 2403
Requerimento de pedido de patente
#2.10
Número de Protocolo 020150017791 em 16/12/2015 01:20(RJ).
