CONECTOR DE ENCAIXE

Classificação IPC

Resumo técnico

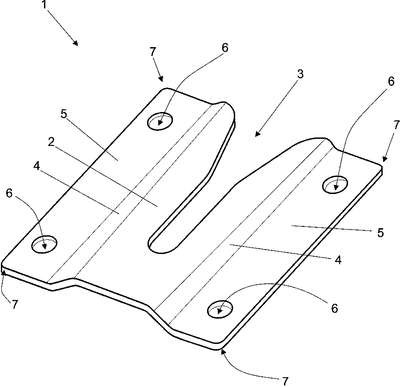

CONECTOR DE ENCAIXE, COMPREENDE PEÇA PREFERENCIALMENTE PRODUZIDA A PARTIR DE CHAPA METÁLICA E FABRICADA POR PROCESSO DE ESTAMPAGEM, ONDE O CONECTOR DE ENCAIXE (1) É FORMADO POR PORÇÃO CENTRAL PLANA ELEVADA (2) DOTADA DE RECORTE (3) EM FORMA DE Y, À QUAL SE SEGUEM DUAS PORÇÕES INCLINADAS (4) E DUAS PORÇÕES PLANAS (5) PARALELAS À PORÇÃO CENTRAL PLANA ELEVADA (2); AS PORÇÕES PLANAS (5) SÃO DOTADAS DE FUROS PASSANTES (6) PRÓXIMOS AOS CANTOS ARREDONDADOS (7); O CONECTOR (1) É UTILIZADO EM CONJUNTO COM UM PARAFUSO (10) PERTENCENTE AO ESTADO DA TÉCNICA, POPULARMENTE CONHECIDO COMO PARAFUSO TAMPINHA, QUE POSSUI UMA PORÇÃO CILÍNDRICA LISA E CABEÇA DE DIÂMETRO BEM MAIOR DO QUE A ESPESSURA, QUE SE ENCAIXA NO RECORTE (3) PARA POSICIONAR E FIXAR O ENCOSTO AOS BRAÇOS DA POLTRONA; NA FABRICAÇÃO DO MÓVEL É INSTALADO UM PARAFUSO (10) EM CADA UMA DAS LATERAIS (21) DO ENCOSTO (E) DA POLTRONA (P) E UM CONECTOR (1) EM CADA LATERAL INTERNA (22) DOS BRAÇOS (B) DA POLTRONA (P); A INSTALAÇÃO DO ENCOSTO (E) É FEITA ENTRE OS BRAÇOS (B) E POR SOBRE O ASSENTO (A) MEDIANTE POSICIONAMENTO E ENCAIXE DO PARAFUSO (41) DO ENCOSTO (E) AO FURO (F) DA PARTE POSTERIOR DO ASSENTO (A), SIMULTANEAMENTE COM O ENCAIXE DAS CABEÇAS DOS PARAFUSOS (10) NOS RECORTES (3) DOS CONECTORES (1) E APERTO DO PARAFUSO (41) DO ENCOSTO (E) EM RELAÇÃO A PORCA (40) DA PARTE POSTERIOR DO ASSENTO (A).
