MÁQUINA EXTRATORA DE PRODUTOS ENSILADOS EM SILOS-BOLSA DE AVANÇO E DIRECIONAMENTO AUTOMÁTICOS

Classificação IPC

Resumo técnico

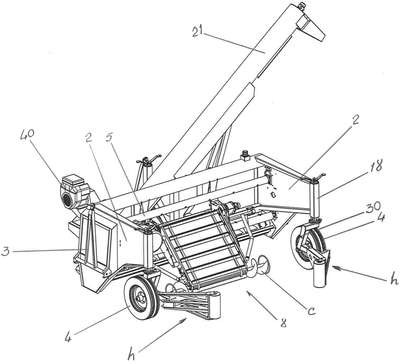

ResumoMÁQUINA EXTRATORA DE PRODUTOS ENSILADOS EM SILOS-BOLSA DE AVANÇO E DIRECIONAMENTO AUTOMÁTICOS consiste em à parte inferior do silo bolsa é posicionada de frente para a borda inferior de um acarretador (8) formado por uma armação cujas barras (12) são conectadas a um eixo superior (13) e a um eixo inferior (14) nos quais são dispostas as rodas dentadas (35) conectadas às correntes (15) providas de uma pluralidade de placas (7) de bordas dentadas. Em cada uma das ditas barras (12) é provida uma asa (37) em que se firma a haste de um meio hidráulico (36) cujo cilindro é fixado em uma peça intermediária (38) conectada ao chassi. Uma válvula de desvio age no ponto máximo de saída invertendo o percurso da parte frontal do acarretador (8) para cobrir um arco de circunferência delimitado pelo comprimento das ditas hastes. Nas ditas barras (12) são fixados os apoios (11) de um travessão (a) integrado a uma porção central (9) flanqueada pelas extremidades (10) que excedem a largura do acarretador curvando-se para baixo e formando um arco sobre o qual desliza o pano superior do silo-bolsa. O acarretador (8) encontra-se equidistante das laterais do silo-bolsa mantendo a posição com os respectivos limitadores laterais (h) sendo cada um deles conectado ao mastro oco (18) da roda lateral (4) correspondente e integrado a um rolo vertical (24) disposto em um eixo suportado entre um braço inferior (25) e um braço superior (26) que se articulam em um eixo externo (27) ao rolo vertical (24) e um ponto de ancoragem (28) formado sobre a projeção (29) de uma estrutura (30) conectada à base do mastro oco (18) e ao eixo do meio rodante dianteiro (4). O dito eixo (27) é conectado às extremidades dos braços paralelos (31) cujas outras extremidades são conectadas ao braço inferior, (25) estando os rolos verticais (24) separados entre si por uma distância levemente superior à largura do silo-bolsa. Cada um dos mastros ocos (18) é provido de um cilindro hidráulico (19) modificador da distância de despejo em relação ao solo e uma pluralidade de orifícios (32) receptores de um elemento passante fixador da posição. Para dividir o silo-bolsa em um pano superior a ser enrolado pelo rolo superior (5) e um pano inferior a ser enrolado no rolo inferior (6), é provido um meio de corte (41) que apresenta uma lâmina de borda cortante parcialmente incluída em um braço (42) composto por um vão menor e um vão maior entre os quais é intercalado um joelho. Uma das extremidades do dito braço (42) termina em uma articulação com um elemento tubular (43) fixada na face interna da barra (12). À medida que a máquina extratora avança, o silo-bolsa desliza pelo braço (42) em direção ao meio de corte (41) que vai se assomando gradualmente de dentro do dito braço (42) até atingir um ponto máximo localizado próximo da extremidade do vão maior, sendo conectado a um meio elástico (44) fixado na placa lateral (2). A borda cortante é disposta o mais próximo possível da superfície cilíndrica do rolo inferior (6). 1 / 2
