APERFEIÇOAMENTOS INTRODUZIDOS EM SISTEMA DINÂMICO APLICADO EM PLACA DE SINALIZAÇÃO VIÁRIA OU CORRELATO

Classificação IPC

Resumo técnico

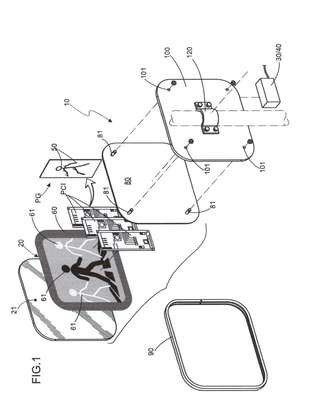

Trata-se de sistema dinâmico (10) aplicado em placa de sinalização (PL) viária ou correlato, tal como, para travessia de pedestre, setas indicativas ou outro tipo de sinalização de trânsito adequada; dito sistema dinâmico (10) é formado por placas de circuito impresso (PCI) instaladas coplanar na base polimérica (20), a qual, por sua vez, apresenta face plana e exposta (22) a visualização de pictograma(s) (PG) a serem iluminados dinamicamente pela luminescência intermitente ou sequencial (LI) de grupos de diodos emissores de luz LED (50) instalados nas placas (PCI); ditas placas são interligadas eletricamente entre si e conectadas num circuito eletrônico (30) idealizado para o comando da luminescência intermitente ou sequencial (LI), além de prever fonte de energia elétrica (40); cada placa de circuito impresso (PCI) prevê uma das faces grupos de diodos emissores de luz LEDs (50) arranjados de forma a compor pictogramas (PG) diversos; a coplanaridade das placas de circuito impresso (PCI) na dita base polimérica (20) alinha cada grupo de diodos emissores de luz LEDs (50) com áreas vazadas (61) de pictogramas impresso ou adesivado (60) na face (21) da base (20), sendo que ditas áreas vazadas (61) tem formato idêntico ao formato do pictograma (PG) previsto nas placas (PCI), porém, com dimensional maior para emoldurar o grupo de diodos emissores de luz LEDs (50); justaposta às placas de circuito impresso (PCI) é montada chapa metálica de proteção (80) que junto à base polimérica (20) recebem moldura de acabamento e proteção (90); dita placa (PL) é montada numa placa suporte (100) de formato periférico idêntica ao formato da base (20) e chapa de proteção (80) onde é prevista vão de resfriamento (ER).
