EQUIPAMENTOS BASCULANTE DE CARGA E DESCARGA DE MÁQUINAS OPERATRIZES

Classificação IPC

Resumo técnico

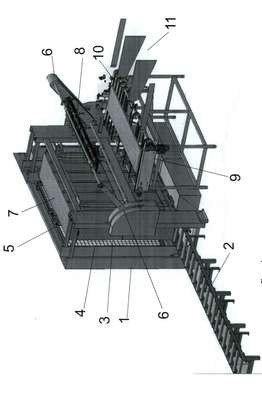

EQUIPAMENTO BASCULANTE DE CARGA E DESCARGA DE MÁQUINAS ÓPERATRIZES constituído por uma estrutura modular, que forma um compartimento de alimentação (1) associado a uma ou mais pistas de roletes (2), que move para dentro e para fora pilhas de peças (3), através de uma abertura de entrada e saída (4). 0 compartimento de alimentação (1) apresenta uma abertura superior (5) que permite o acesso de dois braços basculantes (6) à peça (7) no topo da pilha (4), ditos braços basculantes (6) providos de meios de retenção (8) que permitem a retenção da dita peça (7), tal que, quando ditos braços (6) são basculados de volta a sua posição inferior, propiciam a remoção da peça (7) da pilha (4) e transporte da mesma até uma mesa de entrada (9). Dita mesa (9) é equipada com correntes de transporte (10), que movem a peça (7) para a entrada (11) da máquina operatriz. A pilha de peças (3) é posicionada dentro do compartimento (1) sobre uma mesa elevatória (12), que eleva a pilha (3), tal que sempre disponibiliza a peça no topo (7) aos braços basculantes (6). Ao finalizar a última peça da pilha (3), a mesa (12) desce e pode receber a próxima pilha para continuidade do processo.
