CONJUNTO DE PEÇAS E MÉTODO PARA TRANSFERIR, COM EXATIDÃO, OS PONTOS DOS FUROS DE FIXAÇÃO DA BASE ORIGINAL DE UMA TUPIA PARA UMA BASE SUBSTITUTA, DE MODO QUE O SEU BOCAL FIQUE ALINHADO CONCENTRICAMENTE AO EIXO ROTATIVO DA TUPIA
Patente de Invenção CONJUNTO DE PEÇAS E MÉTODO PARA TRANSFERIR, COM EXATIDÃO, OS PONTOS DOS FUROS DE FIXAÇÃO DA BASE ORIGINAL DE UMA TUPIA PARA UMA BASE SUBSTITUTA, DE MODO QUE O SEU BOCAL FIQUE ALINHADO CONCENTRICAMENTE AO EIXO ROTATIVO DA TUPIA — IPC B27C 1/14. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Pedido arquivado: o exame técnico não foi requerido nos 36 meses seguintes ao depósito de 30/09/2015, prazo do art. 33 da LPI. A tecnologia está em domínio público no Brasil.

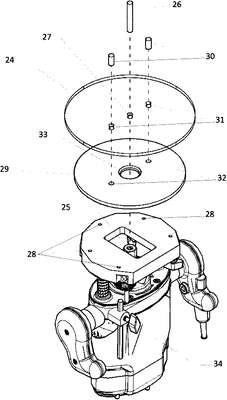

CONJUNTO DE PEÇAS E MÉTODO PARA TRANSFERIR, COM EXATIDÃO, OS PONTOS DOS FUROS DE FIXAÇÃO DA BASE ORIGINAL DE UMA TUPIA PARA UMA BASE SUBSTITUTA, DE MODO QUE O SEU BOCAL FIQUE ALINHADO CONCENTRICAMENTE AO EIXO ROTATIVO DA TUPIA, pertencente ao setor de ferramentas para corte e fresagem em madeira; contendo uma placa 24 translucida ou transparente, com furos de referência 31 e um furo principal 27, que se acopla a um pino centralizador 26 introduzido ao eixo rotativo 25 da tupia, possibilitando a visualização e marcação dos furos de fixação 28 da base original da tupia na superfície da placa 24; em seguida, o usuário perfura os locais da marcação. A placa 24, então, é acoplada a uma base substituta 29, através da inserção de pinos estabilizadores 30 em furos de referência 31 e 32 apresentados em ambas as peças, placa 24 e base 29, de modo que o usuário possa transferir os locais exatos dos furos de fixação 28 da placa 24 já perfurada para a base substituta 29 e, em seguida, perfurar a base substituta 29 nos locais exatos, podendo aparafusá-la à tupia 34 de modo que o bocal 33 da base substituta 29 fique alinhado concentricamente ao eixo rotativo 25 da tupia. O presente invento resolve a falta de bases substitutas no mercado, adequadas às tupias nacionais, propondo uma solução para qualquer tupia já fabricada ou que venha a surgir no mercado nacional e internacional. A presente patente apresenta também uma variação, com mesmo conceito inventivo, em que um só pino 41 acumula as funções de, centralização da placa 46 ao eixo 25 da tupia e estabilização da placa 46 à base 47; para marcação, transferência das marcações e posterior furação e aparafusamento da base substituta 47 à tupia, de modo que o bocal 33 da base 47 fique alinhado concentricamente ao eixo rotativo 25 da tupia 34
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Arquivamento definitivo - Art. 33 da LPI
#11.1.1
12/02/2019
RPI 2510
Arquivamento - Art. 33 da LPI
#11.1
27/11/2018
RPI 2499
Publicação do pedido de patente
#3.1
04/04/2017
RPI 2413
15.7
Não conhecida a petição n° 870160002542 de 29/01/2016 em virtude do disposto no Art. 219, inciso II da LPI.
03/05/2016
RPI 2365
Pedido de patente depositado
#2.1
26/04/2016
RPI 2364
Exigência - art. 21 da LPI
#2.5
19/01/2016
RPI 2350
Requerimento de pedido de patente
#2.10
Número de Protocolo 860150225230 em 30/09/2015 04:52(WB).
