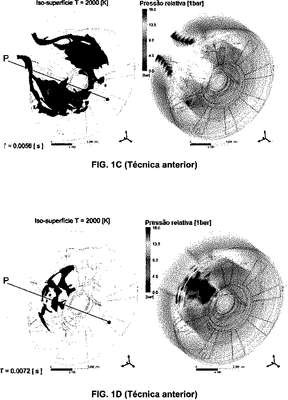

Patente de Invenção DISPOSITIVO ATENUADOR DE PRESSÃO INTERNA PARA MÁQUINAS ELÉTRICAS GIRANTES APTAS A OPERAR EM ATMOSFERAS EXPLOSIVAS de WEG EQUIPAMENTOS ELÉTRICOS S.A. — IPC H02K 5/136. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Patente concedida em 08/02/2022 e em vigor até 25/09/2035. Até lá, ninguém pode fabricar, usar ou vender a invenção no Brasil sem autorização do titular.
Proteção válida até:25/09/2035
Última movimentação publicada pelo INPI: 08/02/2022. Atualizamos a cada nova RPI, publicada semanalmente.
DISPOSITIVO ATENUADOR DE PRESSÃO INTERNA PARA MÁQUINAS ELÉTRICAS GIRANTES APTAS A OPERAR EM ATMOSFERAS EXPLOSIVAS E MÁQUINA ELÉTRICA GIRANTE. A presente invenção compreende um dispositivo atenuador de pressão (1, 10, 100) para uma máquina elétrica girante do tipo que tem um invólucro que define uma cavidade com um conjunto rotor- estator. O dispositivo atenuador de pressão (1,10, 100) é disposto no interior da cavidade e compreende um anteparo com uma pluralidade de aberturas para segregar uma frente de chama que se propaga a partir de um ponto de ignição formado por um processo de combustão originado na cavidade. Assim, o dispositivo (1,10,100) segrega a frente de chama, evitando que essa comprima os gases que ainda não passaram pelo processo de combustão. Com o uso do dispositivo (1, 10, 100) da presente invenção, obtém-se uma redução expressiva da pressão no interior da cavidade da máquina elétrica girante. Em uma primeira concretização, o dispositivo atenuador de pressão (1) compreende um anel circular (2) com uma pluralidade de aberturas (3) dispostas na parede do anel (2). Em uma segunda concretização, o dispositivo (10) compreende uma parede em forma de poliedro (20) definida por uma pluralidade finita de lados de parede (20a), com a pluralidade de aberturas (30) dispostas nos lados de parede. Em uma terceira concretização, o dispositivo atenuador de pressão compreende um disco (100) com uma parede plana (200) e uma parede inclinada (201) que se projeta da parede plana (200), a parede inclinada (201) tendo uma pluralidade de aberturas (300).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Concessão da patente
#16.1
20 (vinte) anos contados a partir de 25/09/2015, observadas as condições legais
08/02/2022
RPI 2666
Deferimento
#9.1
11/01/2022
RPI 2662
Exigência preliminar
#6.21
09/06/2020
RPI 2579
Notificação de acesso ao patrimônio genético
#6.6.1
30/10/2018
RPI 2495
Publicação do pedido de patente
#3.1
04/07/2017
RPI 2426
Pedido de patente depositado
#2.1
20/06/2017
RPI 2424
Exigência - art. 21 da LPI
#2.5
12/04/2016
RPI 2362
Requerimento de pedido de patente
#2.10
Número de Protocolo 860150220201 em 25/09/2015 02:29(WB).
