SISTEMA E MÉTODO AUTOMÁTICOS DE MEDIÇÃO E USINAGEM DE EXTREMIDADE DE ELEMENTOS TUBULARES

Classificação IPC

Resumo técnico

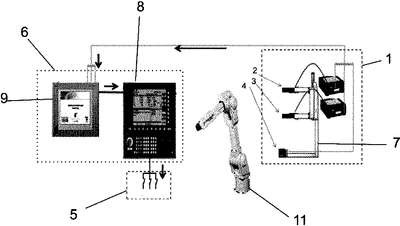

SISTEMA E MÉTODO AUTOMÁTICOS DE MEDIÇÃO E USINAGEM DE EXTREMIDADE DE ELEMENTOS TUBULARES. A presente invenção refere-se a um sistema automático de medição e usinagem de extremidade de tubos compreendendo: um equipamento de medição (1) que possui: um sensor laser interno (3) e um sensor laser externo (2) para medir os diâmetros interno e externo da extremidade do tubo; uma estação de usinagem (5) que possui pelo menos uma ferramenta de usinagem do diâmetro interno do tubo (14) e pelo menos uma ferramenta de usinagem do diâmetro externo do tubo (12, 13), as quais são centralizadas e operadas independentes uma da outra; uma central eletrônica de interface (6) entre o equipamento de medição e as ferramentas de usinagem, tendo registros de valores críticos de diâmetro externo e diâmetro interno para a extremidade do tubo, sendo que a central eletrônica de interface (6) recebe os valores medidos de diâmetro externo e interno do equipamento de medição, compara com os valores críticos, e controla a operação das ferramentas de usinagem (12, 13, 14) em função do resultado da comparação, para que os valores reais dos diâmetros externo e interno do tubo se aproximem dos valores críticos.
