SISTEMA DE REFRIGERAÇÃO DE MÚLTIPLA EVAPORAÇÃO

Classificação IPC

Resumo técnico

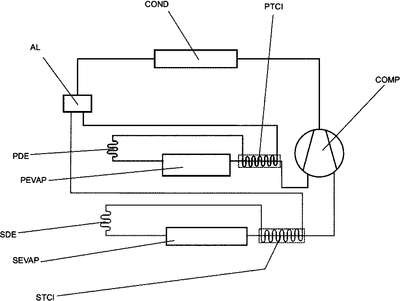

SISTEMA DE REFRIGERAÇÃO DE MÚLTIPLA EVAPORAÇÃO. A presente invenção pertence ao campo tecnológico de sistemas de refrige-ração e, mais particularmente, sistemas de refrigeração utilizados em aplicações residenciais, como, por exemplo, eletrodomésticos de refrigeração compreendendo pelo menos duas câmaras climatizadas em diferentes temperaturas.Problema a ser resolvido: Em sistemas de refrigeração de múltipla evapora-ção, quando ocorre um grande aumento da carga térmica em apenas uma das li-nhas de evaporação, é normal que ocorra uma elevação na temperatura do fluido refrigerante que sai do evaporador desta linha de evaporação, aumentando assim a restrição de escoamento do dispositivo de expansão que faz parte desta linha de evaporação. O aumento da restrição ao escoamento gera dois grandes problemas inter-relacionados, os quais: a gradativa diminuição da alimentação de fluido refri-gerante do evaporador desta linha de evaporação e a gradativa sobrealimentação de fluido refrigerante do evaporador da outra linha de evaporação causada pelo ex-cedente de fluido refrigerante que não alcança o primeiro evaporador. Assim, caso um dos evaporadores esquente em função do aumento de sua carga térmica, é provável que este mesmo evaporador pare de ser alimentado e, em contrapartida, é provável que o outro evaporador seja sobrealimentado. Resolução do problema: É revelado um sistema de refrigeração de múltipla evaporação onde o trocador de calor intermediário da primeira linha de evaporação compreende pelo menos um segmento do dispositivo de expansão fisicamente disposto em contato com pelo menos um trecho da segunda linha de evaporação (preferencialmente, com o trecho definido entre o evaporador e a entrada de sucção do compressor de fluidos) e o trocador de calor intermediário da segunda linha de evaporação compreende pelo menos um segmento do dispositivo de expansão fisicamente disposto em contato com pelo menos um trecho da primeira linha de evaporação (preferencialmente, com o trecho definido entre o evaporador e a entrada de sucção do compressor de fluidos). Considerando que a temperatura do trocador de calor intermediário da primeira linha de evaporação influencia a temperatura do fluido refrigerante que flui no dispositivo de expansão da segunda linha de evaporação e a temperatura do trocador de calor intermediário da segunda linha de evaporação influencia a temperatura do fluido refrigerante que flui no dispositivo de expansão da primeira linha de evaporação, a invenção em questão destaca-se por variar a restrição dos respectivos dispositivos de expansão e então inibir a indevida transferência de massa de fluido refrigerante entre as pelo menos duas linhas distintas de evaporação.
