REATOR PIROLÍTICO PARA MATERIAL SÓLIDO GRANULADO E LODO

Classificação IPC

Resumo técnico

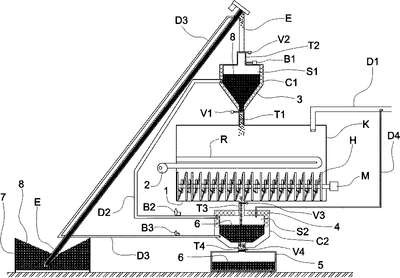

REATOR PIROLÍTICO PARA MATERIAL SÓLIDO GRANULADO E LODO. Se refere a um equipamento destinado a converter em gases e óleos os rejeitos de carvão mineral resultantes da sua exploração, entre outros materiais na forma granulada e também na forma de lodo. Sendo que é compreendida uma câmara (K) dotada de um tubo radiante (R) interno que é aquecido por combustor (2); sendo também que, junto ao fundo da câmara (K) é montado horizontalmente um agitador de fita helicoidal (H), o qual movimenta horizontal e continuamente o material (8) de um extremo ao outro do interior da câmara (K); e sendo ainda que, a saída da câmara (K) desemboca em um silo inferior (S2), no qual é descarregada a cinza (6) resultante do processo; sendo que o referido silo (S2) possui uma camisa externa (C2) dotada de serpentinas (4), que por sua vez são ligadas por meio de duto (D2) às serpentinas (3) da camisa (C1) de um silo superior (S1), de modo que assim, o calor residual das cinzas (6) recolhidas no silo inferior (S2) é aproveitado para pré aquecer e desumidificar o material (8) que aguarda no silo superior (S1) a sua entrada na câmara (K). Além de que, o calor acumulado na camisa (C2) do silo inferior (S2) também é insuflado na extremidade superior do transportador helicoidal (E) que alimenta o silo superior (S1) com material (8), de modo que este calor é forçado contra o fluxo de movimentação do material, contribuindo assim para a sua desumidificação.
