MÉTODO DE FABRICAÇÃO DE TRANSISTOR

ConcedidaPatente de Invenção

Dados do pedido

Patente de Invenção MÉTODO DE FABRICAÇÃO DE TRANSISTOR de UNIVERSIDADE DE SÃO PAULO - USP — IPC H01L 21/02

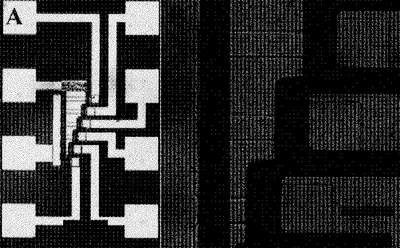

Patente de Invenção MÉTODO DE FABRICAÇÃO DE TRANSISTOR de UNIVERSIDADE DE SÃO PAULO - USP — IPC H01L 21/02. Figura publicada pelo INPI na Revista da Propriedade Industrial.

Número

102015020974

Tipo

Patente de Invenção

Depósito

28/08/2015

Publicação

07/03/2017

Andamento no INPI

  1. Depósito28/08/15
  2. Publicação07/03/17
  3. Exame
  4. Deferimento11/04/23
  5. Concessão23/05/23
  6. Em vigor28/08/35

Patente concedida em 23/05/2023 e em vigor até 28/08/2035. Até lá, ninguém pode fabricar, usar ou vender a invenção no Brasil sem autorização do titular.

Proteção válida até:28/08/2035

Deixe seu contato e avisamos você

Acompanhamos as publicações do INPI e avisamos assim que houver movimentação neste processo.

Usamos seus dados apenas para este aviso.

Última movimentação publicada pelo INPI: 23/05/2023. Atualizamos a cada nova RPI, publicada semanalmente.

Depositantes e inventores

Depositantes

UNIVERSIDADE DE SÃO PAULO - USP

SP, BR

Ver toda a carteira desta empresa

Inventores

J. M. (pessoa física)

BR

R. R. (pessoa física)

BR

Dados técnicos

Classificação IPC

Resumo técnico

ResumoTransistor com formação de fonte e dreno induzida por efeito de campo elétrico e seu método de fabricaçãoA presente invenção refere-se a transistor SOI MOSFET (Silicon On Insulator Metal Oxide Semiconductor Field Effect Transistor) e a seu método de fabricação a partir de uma lâmina SOI.O método de fabricação do transistor compreende as seguintes etapas:a. Ajuste da espessura da lâmina;b. Seleção da região ativa da lâmina;c. Corrosão completa da camada de óxido de silício superior;d. Formação do óxido de porta;e. Deposição do metal de porta;f. Definição do eletrodo de porta;g. Obtenção do eletrodo metálico nas regiões de fonte e dreno;h. Deposição de metal na superfície inferior do substrato;i. Sinterização do dispositivo;O transistor é composto por: eletrodo de porta (5), fonte (6), dreno (7), isolante de porta (4) e isolante enterrado (2), eletrodo de substrato (8), camada de silício (3), semicondutor (1). Como no método de fabricação não há uma etapa para inserção de impurezas que determinam o tipo de portador de carga majoritário (elétrons ou lacunas) que formaria a fonte/dreno, existe a possibilidade de criar uma camada contendo um ou outro tipo de portador dependendo da tensão aplicada no substrato.
