COMPRESSOR ROTATIVO

Classificação IPC

Resumo técnico

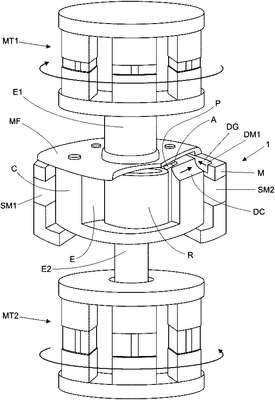

"COMPRESSOR ROTATIVO". O qual é composto por um mancal (M), que atua como carcaça externa do compressor (1), no interior do qual é montada uma câmara rotativa (C) em que é provido o alojamento (A) para uma palheta (P) que é mantida em posição avançada por ação de uma mola de compressão (MC), sendo que a referida câmara rotativa (C) incorpora um espaço interno (E), onde se desloca, de forma rotacional, um rolete (R), o qual mantém contato constante com a palheta (P), forçando a que a mesma se retraia ou avance na medida de seu posicionamento relativo com ela; o mancal (M) e a câmara rotativa (C) apresentam vias de entrada e saída do gás, sendo que no mancal (M) estão presentes as vias (DM1), (DM2), (SM1) e (SM2), ao passo que na câmara rotativa (C) estão previstos os canais (SC) e (DC), criando assim um fluxo de sucção e compressão; o rotor (RT) em que está montado o rolete (R) se mantem centralizado em relação a câmara de compressão (C) e apenas o rolete (R), acoplado no seu eixo, se mantem excêntrico no interior da câmara de compressão (C); dois motores transmitem o movimento do rotor individualmente: um motor, (MT1), transmite o giro do rotor para câmara de compressão e outro motor, (MT2), transmite o movimento do rotor para o rolete; o compressor 1 executa a compressão em um curso de rotação de 180 graus.
