APERFEIÇOAMENTOS INTRODUZIDOS EM FÔRMA PARA OBTENÇÃO DE PEÇA PRÉ-MOLDADA

Classificação IPC

Resumo técnico

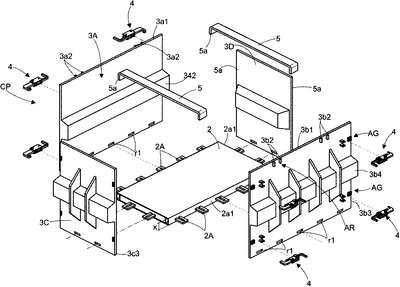

RESUMOAPERFEIÇOAMENTOS INTRODUZIDOS EM FÔRMA PARA OBTENÇÃO DE PEÇA PRÉ-MOLDADA.Trata-se de uma fôrma (1) do tipo utilizada para obtenção de peças pré-moldadas (PM) utilizadas para a construção de muros de peso, divisão de pistas duplas, entre outras; dita fôrma (1) é constituída por conjunto de placas (CP) confeccionadas em aço carbono ou outro material resistente à pressão do concreto com propriedades para não deformação onde dito conjunto de placas (CP) é formado por base (2) de pouca altura (x) e formato retangular ou outro material adequado, bem como, dita fôrma (1) compreende placas periféricas (3A), (3B), (3C) e (3D) instaladas na dita base (2) por meio de acoplamento de engates periféricos (2A) previstos nas paredes laterais (2a1) da dita base (2) em recortes periféricas (r1) praticados próximos as bordas extremas de cada placa (CP); ditas placas periféricas (CP) apresentam espessura reduzida (z) em relação à altura (x) da base (2) e apresentam arranjos de engates (AG) de travas extremas (4) que quando montadas viabilizam a composição da caixa molde (CX) para a obtenção das peças pré-moldadas (PM); próximas às bordas extremas (3a1)/(3b1) de pelo menos um par de placas periféricas (3A) e (3B) pares de projeções limitadoras (3a2) e (3b2) equidistantes de forma a compor uma área (AR) para a montagem de porções extremas (5a) de barras espaçadoras (5), as quais são formadas por travessas (5a1) cujas bordas extremas (5a) são providas de dobramentos (d) para a montagem das áreas (AR); cada trava extrema (4) é montada num arranjo de engate (AG) formado por curtas projeções (3e) e abas (3f) previstas nas bordas laterais (3a3), (3b3), (3c3) e (3d3) de cada placa periférica (3A), (3B), (3C) e (3D).
