FIXADOR MONITORADO APLICADO EM AMBIENTES AGRESSIVOS, MÉTODO DE MONTAGEM DO SISTEMA ELETRÔNICO DE RECEPÇÃO E TRANSMISSÃO DE DADOS EM FIXADOR E MÉTODO DE MONITORAMENTO CONTÍNUO DE TENSÕES MECÂNICAS

Classificação IPC

Resumo técnico

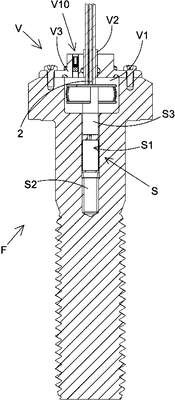

FIXADOR MONITORADO APLICADO EM AMBIENTES AGRESSIVOS,MÉTODO DE INSERÇÃO DE SENSORES NO FIXADOR MONITORADO E MÉTODO DE MONITORAMENTO CONTÍNUO DE TENSÕES MECÂNICASA presente invenção refere-se a um sistema de vedação (V), métodode inserção de sensores no fixador monitorado e método de monitoramento (M) de fixadores (F), que podem ser dispostos em rede, de modo que informações relacionadas com a força de aperto dos ditos fixadores (F) sejam continuamente transmitidas, a partir de um conjunto sensor (S), disposto em cada fixador (F), até uma estação de monitoramento (EM). Cada um dos referidos fixadores (F) é dotado de um conector (2) e de uma cavidade escalonada (1), a qual é destinada a receber um conjunto sensor (S) lacrado por um sistema de vedação (V) que tem uma característica de proporcionar a equalização das pressões interna e externa. Adicionalmente, cada fixador (F) é conectado com uma linha de cabos de transmissão de dados (C), a qual é responsável por conectar e transmitir os dados de cada conjunto sensor (S) até a estação de monitoramento (EM). Cada cavidade escalonada (1) é convenientemente projetada para abrigar o conjunto sensor (S) e é protegida pelo sistema de vedação (V).
