APARELHO E MÉTODO PARA A LEITURA DE UM CAMPO MAGNÉTICO QUE USA SUBESTRUTURAS DE ELEMENTOS DE LEITURA DE CAMPO MAGNÉTICO PARA APLICAÇÃO DE ALTA VOLTAGEM

Classificação IPC

Prioridades unionistas

Resumo técnico

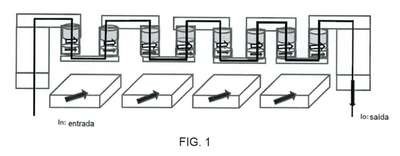

APARELHO E MÉTODO PARA A LEITURA DE UM CAMPO MAGNÉTICO QUE USA SUBESTRUTURAS DE ELEMENTOS DE LEITURA DE CAMPO MAGNÉTICO PARA APLICAÇÕES DE ALTA VOLTAGEM. A presente invenção se refere a um aparelho inclui circuitos que inclui um primeiro circuito e um segundo circuito, cada circuito inclui subestruturas de junções de túnel magnético, onde: (1) as junções de túnel magnético em cada subestrutura são arranjadas em fileiras, as junções de túnel magnético em cada fileira são conec-tadas em série, e as fileiras são conectadas em paralelo; e (2) as subestruturas são conectadas em série. O aparelho adicionalmente compreende uma linha de campo configurada para gerar um primeiro campo magnético para configurar um ponto de operação do primeiro circuito com base em um fluxo de corrente através da linha de campo, onde a impedãncia de um subconjunto da pluralidade de fileiras em cada subestrutura de junções de túnel magnético incluído no primeiro circuito é configura- da com base no primeiro campo magnético.
