MÉTODO E APARATO PARA AUXILIAR UM MOTORISTA DE UMA COMBINAÇÃO DE VEÍCULO-REBOQUE

Classificação IPC

Prioridades unionistas

Resumo técnico

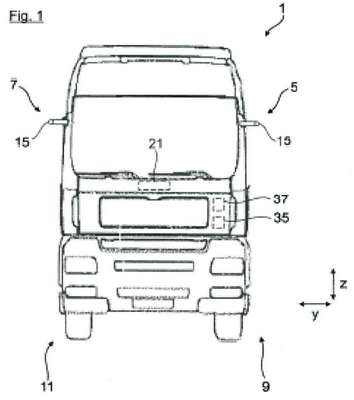

MÉTODO E APARATO PARA AUXILIAR UM MOTORISTA DE UMA COMBINAÇÃO DE VEÍCULO-REBOQUE E COMBINAÇÃO DE VEÍCULO-REBOQUE Método e sistema para auxiliar um motorista de uma combinação de veículo-reboque, em particular de uma combinação de veículo-reboque comercial A invenção se refere a um método para auxiliar um motorista de uma combinação de veículo-reboque, em particular de uma combinação de veículo-reboque comercial, em que a combinação de veículo-reboque (3) compreende um veículo trator (1) e pelo menos um reboque/semirreboque (29) acoplado ao veículo trator (1), e em que o veículo trator (1) compreende um dispositivo de exibição de campo de visão (21, 41, 43), por meio de qual pelo menos um campo de visão lateral (17, 19) que se encontra em um lado (9, 11) lateralmente adjacente à combinação de veículo-reboque (3) quando visualizado na direção lateral do veículo (y) e se encontrando atrás do motorista quando visualizado na direção longitudinal do veículo (x)pode ser disposto para o motorista da combinação de veículo-reboque (3). de acordo com a invenção, um dispositivo de aquisição de imagem (25, 27), em particular uma câmera, é provida, por meio de qual, durante uma realização de volta da combinação de veículo-reboque (3) na direção de um lado (9, 11) em oposição ao campo de visão lateral (17, 19), um campo de visão da realização de volta (31, 33) se encontrando atrás do veículo trator (1) e lateralmente restrita pelo campo de visão lateral (17, 19) e o reboque/semirreboque (29) é pelo menos parcialmente registrado. O dispositivo de aquisição de imagem (25, 27) é acoplado para transmissão de dados para uma tela de exibição (21), por meio de qual o campo de visão registrado da realização de volta (31, 33) é disposto para o motorista.
