DISPOSIÇÃO CONSTRUTIVA EM CARCAÇA ESTRUTURAL BIPARTIDA DE DIFERENCIAL DE VEÍCULOS AUTOMOTORES

Classificação IPC

Resumo técnico

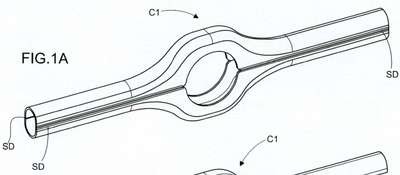

PROCESSO PARA ESTAMPAR CARCAÇA ESTRUTURAL BIPARTIDA EM CHAPA DE AÇO APLICADA NO DIFERENCIAL DE VEÍCULOS AUTOMOTORES E PRODUTOS RESULTANTES, mais precisamente, trata-se de um processo para produção de um banjo que compõem a carcaça do diferencial do eixo de transmissão, do tipo aplicado em veículos automotores de tração traseira com capacidade de carga de até cinco toneladas; o processo consiste nas seguintes etapas: a} corte (100} da chapa de aço "blank" (K} planificada de acordo com o modelo da peça a ser produzida, utilizando bobina com espessura e largura compatível, compondo um setor central (Kl} e um setor extremo (K2} a configurar a carcaça (1}; b} conformação (200} de perfil da metade direita e esquerda da carcaça (1), perfil (P) este configurado por setor central (Pl) e extremidade em 'U' (P2}; c} Recorte (300} do perfil interno (Pl} do Banjo lado direito e esquerdo e calibrar área plana; d} recortar (400) da extremidade (P2} do perfil direito e esquerdo; e) formação (enrolar) (500} da extremidade (P2) do perfil direito e esquerdo; f) Calibragem completo (600) da peça; g) furação (700) para obtenção de furo (F) do alojamento do bujão (diâmetro maior) ou do sensor (diâmetro menor); eh) soldagem (800} para fechamento da região tubular dos semieixos com um único cordão de solda (S}; posteriormente é praticado corte do comprimento do eixo acabado.
