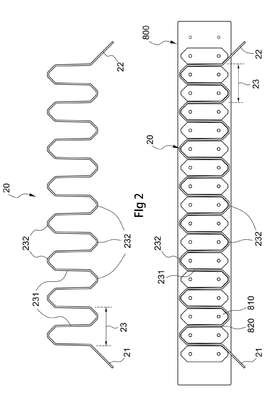

Patente de Invenção ESTATOR ENROLADO PARA GERADOR DE CORRENTE ALTERNADA. de VICTORY INDUSTRIAL CORPORATION — IPC H02K 1/16. Figura publicada pelo INPI na Revista da Propriedade Industrial.
A presente invenção refere-se a um estator enrolado. O estator enrolado compreende: um estator e uma pluralidade de fios. 0 estator compreende: um corpo anelar e uma pluralidade de ranhuras radiais definidas no mesmo. 0 corpo anelar tem uma pluralidade de postes separadores que se projetam para dentro e radialmente a partir de uma circunferência interna do corpo anelar. Uma extremidade de cada um dos postes separadores se estende de seus dois a lados para formar uma pluralidade de sapatas magnéticas. A pluralidade de ranhuras radiais é definida entre os postes separadores. Cada uma das ranhuras tem uma abertura definida entre duas adjacentes da pluralidade de sapatas magnéticas. A pluralidade de fios compreende: uma primeira extremidade, uma segunda extremidade, e uma pluralidade de bobinas em formato de onda localizadas entre a primeira extremidade e segunda extremidade. Cada bobina em formato de onda é formada de porções retas e porções curvadas que se alternam uma com a outra.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Arquivamento - Art. 36 §1° da LPI
#11.2
15/09/2020
RPI 2593
Exigência preliminar
#6.21
19/05/2020
RPI 2576
Notificação de acesso ao patrimônio genético
#6.6.1
30/10/2018
RPI 2495
Publicação do pedido de patente
#3.1
29/05/2018
RPI 2473
Pedido de patente depositado
#2.1
08/05/2018
RPI 2470
Exigência - art. 21 da LPI
#2.5
14/11/2017
RPI 2445
Requerimento de pedido de patente
#2.10
Número de Protocolo '018150007435' em 30/06/2015 14:16 (SP)
