SISTEMA DE CONTROLE DA TENSÃO DE FILMES BOBINADOS

Classificação IPC

Resumo técnico

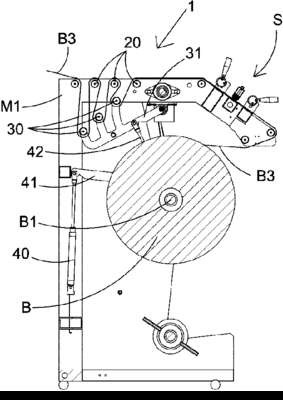

SISTEMA DE CONTROLE DA TENSÃO DE FILMES BOBINADOS. A presente invenção refere-se a um sistema de controle (1) da tensão de filmes bobinados, o qual é associado a uma máquina (M) enfardadeira, empacotadeira ou similar, dotada de um conjunto desbobinador fixo (2) e um de conjunto desbobinador móvel (3). Dito sistema de controle (1) compreende um mecanismo de posicionamento (4) do conjunto desbobinador móvel (3), enquanto que os filmes bobinados são provenientes de uma bobina (B) acoplada junto a máquina (M). Dito conjunto desbobinador fixo (2) é dotado de rolos (20), os quais são fixados entre as paredes (M1) da máquina (M), enquanto que o conjunto desbobinador móvel (3) é dotado de rolos (30), os quais são fixados em suportes articuláveis (31). Dessa maneira, o referido mecanismo de posicionamento (4), quando acionado, é responsável pela movimentação do conjunto desbobinador móvel (3) até uma posição em que o mesmo exerce uma força responsável pelo desbobinamento do filme (B3). Assim, preferencialmente, o atuador (40) realiza a aplicação de uma força controlada para movimentar o conjunto desbobinador móvel (3) para baixo, de maneira a desbobinar o filme (B3) da bobina (B) até que o disco de freio (B2) seja acionado e interrompa a movimentação da bobina (B). Porém, quando a máquina (M) realiza a aplicação de uma força para puxar o filme (B3), o mesmo é responsável pela movimentação do conjunto desbobinador móvel (3) para com tensão regular no filme (B3), enquanto a bobina (B) permanece estática, sem qualquer necessidade de aplicação de força por parte do atuador (40).
