Patente de Invenção SISTEMA DE TRANSMISSÃO DE DADOS PARA USO EM TELEMETRIA — IPC G08C 17/02. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Pedido arquivado: o exame técnico não foi requerido nos 36 meses seguintes ao depósito de 09/06/2015, prazo do art. 33 da LPI. A tecnologia está em domínio público no Brasil.

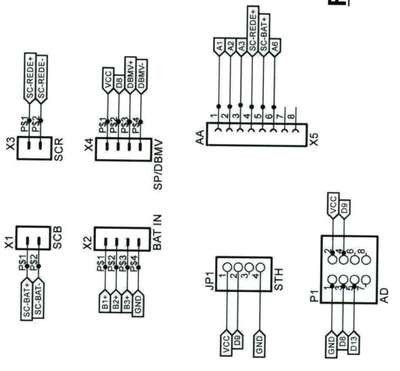

SISTEMA DE TRANSMISSÃO DE DADOS PARA USO EM TELEMETRIA compreendido por contemplar, em linhas gerais, um aplicativo GPRS, cujo esquema é formado a partir do terminal 1 do conector X2 é a alimentação de B1 +liga a um fusível F1, e seu outro terminal tem três ligações: uma ligada ao positivo de um capacitor C4 e seu negativo liga ao GND; outra é ao pino 1 de IC1 e deste liga o pino 3 ao GND que liga ao X6-2 e o terminal 2 deste IC1 deste terminal 2 liga também ao positivo de C5 e seu outro terminal liga ao GND; e a ultima ligação vai à um terminal de um resistor R1 e seu outro terminal tem 3 ligações: uma ligação ao conector X5 terminal 1; outra ao positivo de um capacitor C1 e no seu terminal negativo ao GND; liga ao R2 e seu outro terminal ao GND. Do conector X2 terminal 2 liga à um terminal de um resistor R3 e seu outro terminal tem 3 ligações: uma ligação ao conector X5 terminal 2; outra ao positivo de um capacitor C2 e no seu terminal negativo ao GND; a ultima liga ao R4 e seu outro terminal ao GND. Do conector X2 terminal 3 liga à um terminal de um resistor R5 e seu outro terminal tem 3 ligações: uma ligação ao conector X5 terminal 3; outra ao positivo de um capacitor C3 e no seu terminal negativo ao GND; a ultima liga ao R6 e seu outro terminal ao GND.
