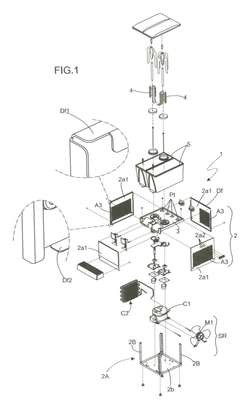

Patente de Invenção APERFEIÇOAMENTOS INTRODUZIDOS EM MÁQUINA REFRESQUEIRA DE SUCOS E ASSEMELHADOS — IPC B67D 3/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Patente concedida em 27/08/2019 e em vigor até 16/06/2035. Até lá, ninguém pode fabricar, usar ou vender a invenção no Brasil sem autorização do titular.
Proteção válida até:16/06/2035
Última movimentação publicada pelo INPI: 27/08/2019. Atualizamos a cada nova RPI, publicada semanalmente.
APERFEIÇOAMENTOS INTRODUZIDOS EM MÁQUINA REFRESQUEIRA DE SUCOS E ASSEMELHADOS, mais precisamente trata-se de máquina refresqueira (1) do tipo utilizada para distribuição de sucos industrializados em estabelecimentos comerciais do tipo cafeterias, bares, lanchonetes, restaurantes, hotéis, cozinhas industriais, entre outros. Dita máquina refresqueira (1) compreende gabinete acondicionador (2) do sistema de resfriamento contínuo (SR) formado por compressor (Cl), motor ventilador (Ml) e condensador (C2}, sendo que dito gabinete (2) é formado por uma caixa (2A) confeccionada em aço inox e configurada por chapas delgadas (2a1) instaladas em colunas (2B) de forma a compor abertura (ab) onde é instalado o tampo base (3) confeccionado em polímero rígido formando a base para a montagem das serpentinas (4) que findam o sistema de refrigeração (SR) do suco reservado em respectivas cubas (S); cada cuba (S) prevê próxima a parede frontal (Sa) e base plana (Sb) curto prolongamento tubular (Sbl) onde é instalada uma torneira (6); o tampo base (3) prever pés estabilizadores (Pt) integrados na superfície plana (3a), bem como, integra áreas (Al) e (A2) para montagem das tubulações guias (t) para circulação do líquido refrigerante e acumulador de liquido (7); da mesma forma, as chapas delgadas (2a1) que configuram a caixa (2A) que compõe o gabinete (2) apresentam dobramentos periféricos (Df), sendo que os dobramentos extremos laterais e superior (Df1) apresentam seção em "C", enquanto que o dobramento extremo inferior (Df2) apresenta seção em "L" configurando uma borda de apoio da chapa inferior (2b) que compõe a caixa (2); os dobramentos extremos superiores (Dfl) das chapas delgadas laterais e posterior revestem toda a gola periférica (3b) da tampa base (3); ditas chapas delgadas laterais e posterior (2a1) apresentam áreas de ventilação (A3) de largura (11) e altura (t1) compondo aproximadamente a totalidade do dimensional das chapas (2a1) viabilizando a circulação (c) de ar quente obtido pelo sistema de resfriamento contínuo (SR).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Concessão da patente
#16.1
20 (vinte) anos contados a partir de 16/06/2015, observadas as condições legais
