CONJUNTO DE ACOPLAMENTOS PARA RETENÇÃO DE GASES

Classificação IPC

Resumo técnico

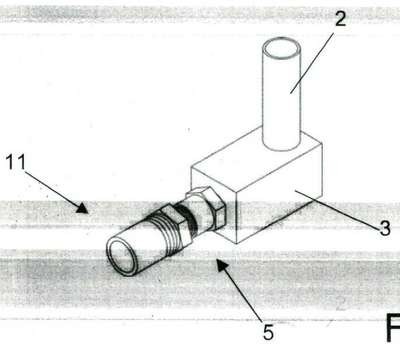

CONJUNTO DE ACOPLAMENTOS PARA RETENÇÃO DE GASES, idealiza urna técnica para manutenção de terminais de gases medicinais em ambientes hospitalares que pertence ao campo da mecânica pneumática e que utiliza um conjunto adaptador que faz a retenção do gás em cada ponto de manutenção, sem a necessidade de registros e válvulas, o conjunto de acoplamentos para retenção de gases (1) integra um segmento tubular (2), um tarugo , (3) metálico com duto interno (4), um adaptador (5) que possui um canal interno, por onde adentra uma longa mola helicoidal (9) e, cuja extremidade de saída é côncava, para possível engaste de uma esfera (10), sendo que quando o terminal (11) é sacado do adaptador (5), permite aliviar a tensão na mola helicoidal (9), momento em que o gás impulsiona a esfera (10) metálica para o alojamento côncavo do próprio adaptador (5) que impede o fluxo de saída do gás e, quando o terminal (11) é roscado no adaptador (5), faz com que a mola helicoidal (9) crie tensão suficiente, para empurrar a esfera (10) metálica para fora do alojamento côncavo do próprio adaptador (5), onde se restabelece o fluxo de saída do gás para o terminal (11) de serviço de gás.
