GERADOR EXAUSTOR TURBO EÓLICO ELÉTRICO COMBINADOS, DE EIXO VERTICAL E SIMETRIA AXIAL

Classificação IPC

Resumo técnico

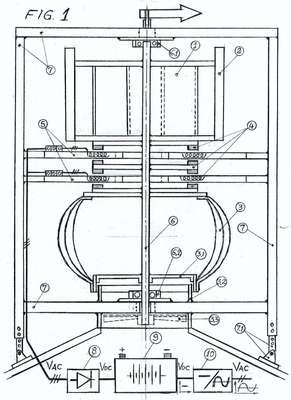

O Gerador Exaustor Turbo Eólico Elétrico Combinados, de Eixo Vertical e Simetria Axial, desta Patente de Invenção, caracteriza-se pela combinação axial e radial de múltiplas forças motrizes (1, 2 e 3)[adaptações mecânicas de motores a vento, classificação F03D9/00], formadas por um Turbo Exaustor Eólico Vertical (3) e duas Turbinas Eólicas Verticais, de rotores Savonius (1) e Darrieus (2), que fixadas a um Eixo Vertical (6), acionam o Rotor Magnético (4) do Gerador Elétrico (4 e 5)[combinação de uma máquina motriz-geradora, de classificação H02P9/00], formado por um Rotor Magnético de Imãs Permanentes(4), tipo Disco (Figura 1) ou tipo Tubular (Figura 2B), que fixado ao Eixo Vertical Principal (6) faz com que os Imãs girem sobre as Bobinas Elétricas alojadas no Estator (5) fixado nas Colunas da Estrutura de Sustentação (7), criando-se um campo eletromagnético e consequentemente uma tensão elétrica alternada, de acordo com os princípios eletromagnéticos. O Gerador Eletromagnético (4 e 5) mostrado na Figura (1) está montado entre as forças motrizes combinadas (1, 2 e 3), enquanto o da Figura 2(B) está montado no interior da força motriz (3), ambos aplicados como geradores eólicos elétricos, como exaustores eólicos de gases e redutores de temperatura ambiente.
