MÉTODO PARA A DETERMINAÇÃO DE UMA TENSÃO DE LINHA-NEUTRO E APARELHO PARA DETERMINAR UMA TENSÃO LINHA-LINHA

Classificação IPC

Prioridades unionistas

Resumo técnico

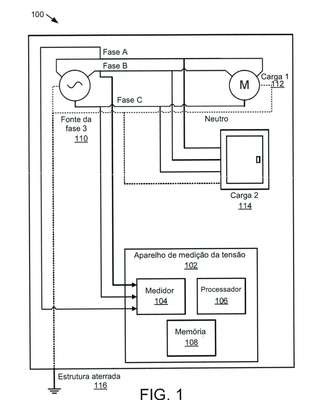

MÉTODO PARA A DETERMINAÇÃO DA TENSÃO, APARELHO E PRODUTO DE PROGRAMA DE COMPUTADOR PARA A DETERMINAÇÃO DE UMA TENSÃO. A presente invenção refere-se a um método que mede três tensões de linha-linha e constrói um triângulo fasorial com os fasores de tensão. Vca se estende de um primeiro ponto horizontalmente à origem. Vbc se estende entre a origem e um segundo ponto. Vca se estende entre o segundo ponto e o primeiro ponto. O método inclui a adição de um primeiro segmento de linha que se estende de um ponto que corta Vbc em uma direção perpendicular a Vbc em um terceiro ponto. O método adiciona um segundo segmento de linha de um ponto que corta Vca em uma direção perpendicular a Vca em um quarto ponto. O método adiciona um terceiro segmento de linha do terceiro ponto para o primeiro ponto e um quarto segmento de linha do quarto ponto para a origem. O terceiro segmento de linha cruza o quarto segmento de linha em um ponto neutro. Uma tensão de linha-neutro é uma linha do ponto neutro para um vértice do triângulo fasorial.
