Patente de Invenção DISPOSIÇÃO DE CIRCUITO E MÉTODO PARA TESTAR UM CIRCUITO DE TIRISTOR de GE ENERGY POWER CONVERSION GMBH — IPC G01R 31/27. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Patente concedida em 15/02/2022 e em vigor até 22/04/2035. Até lá, ninguém pode fabricar, usar ou vender a invenção no Brasil sem autorização do titular.
Proteção válida até:22/04/2035
Última movimentação publicada pelo INPI: 15/02/2022. Atualizamos a cada nova RPI, publicada semanalmente.

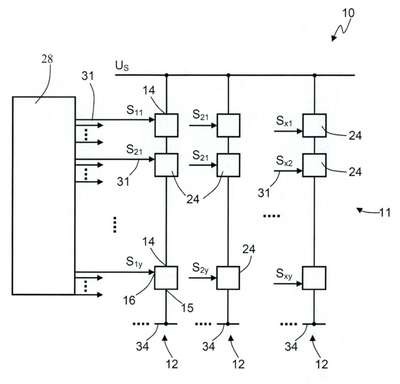

DISPOSIÇÃO DE CIRCUITO E MÉTODO PARA TESTAR UM CIRCUITO DE TIRISTOR A invenção se refere a uma disposição de circuito com um circuito de tiristor, que compreende pelo menos um circuito em série com pelo menos dois tiristores, e um método para testar esse circuito de tiristor. A disposição de circuito (10) possui um circuito de tiristor (11), que contém pelo menos uma conexão em série (12) de pelo menos dois grupos de tiristor (24), em que cada um tem um tiristor (13) ou dois tiristores conectados antiparalelos (13), em que cada grupo de tiristor (24) contém um circuito de RC (20) que é conectado em paralelo a pelomenos um tiristor (13) e em que o circuito de RC (20) contém uma conexão em série de um condensador (22) e de um primeiro resistor (21); possui um dispositivo de controle (28), conectado aos terminais de entrada de controle (16) dos tiristores (13) e que é adaptado para controlar cada um dos tiristores (13) por meio de um sinal de controle (Sik), a fim de comutar o tiristor (13) para a condição de condutor, em que o dispositivo de controle (28) contém condutores de tiristor (30), em que cada terminal de entrada de controle (16) de um tiristor (13) é conectado por meio de uma das linhas de controle (31) a um dos condutores de tiristor (30) e em que cada condutor de tiristor (30) inclui um primeiro (32), um segundo (33) e um terceiro terminal de medição (35) adaptado para medir ou determinar a corrente de tiristor (IT) entre o ânodo e o cátodo do tiristor (13), em que o dispositivo de controle (28) é adaptado para executar uma sequência de teste, em que todos os tiristores (13) da conexão em série (12) ou do circuito de tiristor (11) são controlados por meio de um sinal de controle (Sik), de modo que um ou mais dos tiristores (13) de uma conexão em série (12) estejam na condição de condutor.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Concessão da patente
#16.1
20 (vinte) anos contados a partir de 22/04/2015, observadas as condições legais
15/02/2022
RPI 2667
Deferimento
#9.1
30/11/2021
RPI 2656
Exigência preliminar
#6.21
28/04/2020
RPI 2573
Notificação de acesso ao patrimônio genético
#6.6.1
30/10/2018
RPI 2495
Publicação do pedido de patente
#3.1
27/03/2018
RPI 2464
Pedido de patente depositado
#2.1
13/03/2018
RPI 2462
Exigência - art. 21 da LPI
#2.5
27/02/2018
RPI 2460
Requerimento de pedido de patente
#2.10
Número de Protocolo '018150004952' em 22/04/2015 15:44 (SP)
