PROCESSO DE OBTENÇÃO DE BASTÃO CORRUGADO DE RESINA TERMOPLÁSTICA, EQUIPAMENTOS E PRODUTO RESULTANTE

Classificação IPC

Resumo técnico

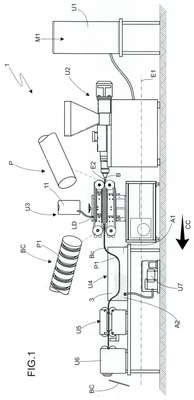

"PROCESSO DE OBTENÇÃO DE BASTÃO CORRUGADO DE RESINA TERMOPLÁSTICA,EQUIPAMENTOS E PRODUTO RESULTANTE", mais precisamente trata de processo deobtenção (1) de bastão de resina termoplástica corrugado {BC) do tipo que, quandoaquecido por meio de aplicador convencional, conforma um fluído passível de sesolidificar sobre a superfície a ser colada, tais como, embalagens de papelão, móveisconfeccionados em madeira, displays, balcões, encapsulamento de componenteseletroeletrônicos, colagem de peças plásticas, entre outros; o processo de obtenção{1) compreende um conjunto de equipamentos dispostos de forma alinhadalongitudinalmente em eixo (El) para trabalho em escala contínua (CC); o processo (1)utiliza etapas conhecidas, tais como: etapa 1 - obteção da massa (Ml) de resinatermoplástica para formação de bastão adesivo do tipo "hot melt" em unidade reator(Ul); etapa 2 - produção de perfil de resina termoplástica com formato tubular e desuperfície lisa (Pl) em unidade extrusora (U2); etapa 4 - resfriamento do perfil (P)produzido na extrusora (U2) em unidade de resfriamento (U4); etapa 5 -tracionamento do perfil (Pl) resfriado através de unidade tracionadora (US) paraencaminhamento na etapa seguinte; e etapa 6 - segmentação do perfil tubular (Pl) embastões adesivos através da unidade de facas {U6); a ir:iovação consiste na inclusão deduas etapas integradas em escala contínuas para a corrugação do perfil extrusadocontínuo de superfície lisa (P) em perfil corrugado (Pl), sendo elas: - Etapa 3 -moldagem do perfil (P) em perfil corrugado {Pl) através de unidade corrugadeira (U3);e - Etapa 4 - resfriamento do perfil corrugado {Pl) na unidade de resfriamento (U4) aqual é configurada por tanque de água, obtida através de unidade trocadora de calor(U7); a unidade corrugadeira {U3) é posicionada, segundo o eixo (El), entre a unidadeextrusora (U2) e a unidade resfriadora (U4).
