DISPOSIÇÃO INTRODUZIDA EM DESLOCADOR DO CENTRO GRAVITACIONAL DE UM VEÍCULO TERRESTRE COM MOTOR FRONTAL TRANSVERSAL

Classificação IPC

Resumo técnico

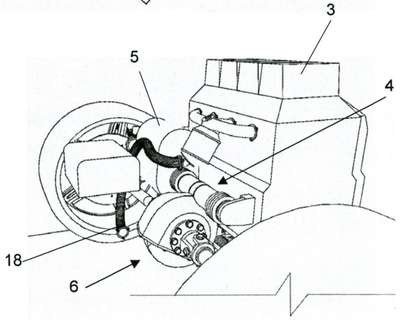

"DISPOSIÇÃO INTRODUZIDA EM DESLOCADOR DO CENTRO GRAVITACIONAL DE UM VEÍCULO TERRESTRE COM MOTOR FRONTAL TRANSVERSAL", refere-se a um aparato para efetuar o deslocamento do centro de gravidade do veículo, movendo partes antes fixas ao chassi, e mantendo a funcionalidade já existente, sendo que o equipamento é constituído ._ de três partes distintas: um trilho (1) afixado ao quadro suporte de agregados e com um suporte móvel através do rolamento linear (2) preso ao motor (3), embreagem, caixa de transmissão (5) e demais peças, e ainda, um sistema hidráulico computadorizado pode se responsabilizar pelo deslocamento lateral das partes fixas ao suporte do trilho, e completado por um pinhão estendido (4) constituído por um elemento cilíndrico que contém ao longo da sua porção central cavidades ou dentição ( essa dentição pode ser reta ou curva), sendo que na extremidade do referido elemento cilíndrico há uma engrenagem cilíndrica (7) e nos dois extremos são previstos rolamentos cônicos (8), sendo que a engrenagem cilíndrica (7) e o respectivo rolamento (8) são posicionados internamente à caixa de transmissão (5), sendo que no pinhão estendido (4) é acoplada a coroa (15) do diferencial, por meio da dentição de ambas as peças e por fim todo o conjunto é resguardo na carcaça do diferencial (13).
