APERFEIÇOAMENTOS INTRODUZIDOS EM MECANISMO DE REBATIMENTO DE ASSENTO RETRÁTIL PARA CADEIRA DE AUDITÓRIO OU ASSEMELHADOS

Classificação IPC

Resumo técnico

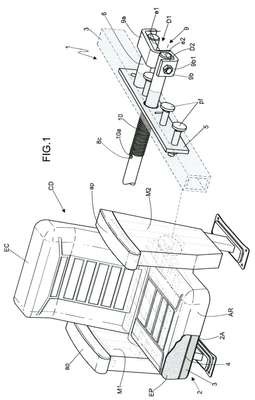

APERFEIÇOAMENTOS INTRODUZIDOS EM MECANISMO DE REBATIMENTO DE ASSENTO RETRÁTIL PARA CADEIRA DE AUDITÓRIO OU ASSEMELHADOS, mais precisamente trata-se de mecanismo de rebatimento (1) de assento retrátil (AR) de cadeira de auditório (CD) do tipo cadeiras para centros de convenções, teatros, entre outros; ditas cadeiras (CD) compreendem um par de pedestais (pl) e (p2) que se prolongam em forma de apoiadores de braços (ap) e apresentam meios de fixação do encosto (EC) e assento retrátil {AR), o qual é formado por caixa (2) compreendida por placa de sustentação (2A) onde é instalada moldura (3), percinta (4) e espuma {EP); o mecanismo de rebatimento (1) é embutido na caixa (2) na face interna da moldura (3) sob a percinta (4) e espuma (EP) e compreende barra (5) que sustenta pelo menos um pino de parada (6), o qual, por sua vez, transpassa a moldura (3) projetando-se para além desta; a barra (S), ainda, é provida de múltiplos orifícios roscados (Sa) para a montagem de correspondentes parafusos (pf) fixadores da barra (S) na dita moldura {3); dita barra (5) apresenta orifício central (Sb) receptor de bucha {7} que envolve parte do eixo auxiliador {8} cuja extremidade livre, por sua vez, transpassa orifício (3a1} da moldura (3), de maneira a apoiar-se no berço (Dl) do cachimbo (9), à qual é fixada por meio de parafuso transversal (pf2) e respectivas porcas de fixação; no dito eixo (8} é praticado orifício (Sc) onde é instalada uma das extremidades livre (10a) da mola (10), enquanto que a outra extremidade livre (10b) é fixada ou soldada na face inferior da moldura (3); a articulação desenvolvida pelo assento articulado no eixo auxiliar faz com que a mola (10) apresente-se em posição de tensionamento (Tl) quando do assento em posição horizontal (PH) ou de uso e apresente-se em posição de repouso (T2) quando do assento em posição vertical (PV).
