Patente de Invenção CIRCUITO DE FILTRAGEM COM RESSONADORES DE LINHA FENDIDA — IPC H01P 1/201. Figura publicada pelo INPI na Revista da Propriedade Industrial.

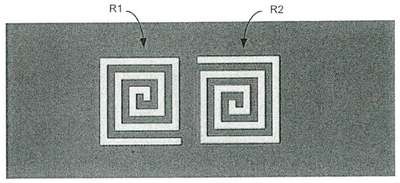

A presente invenção diz respeito a um circuito de filtragem compreendendo pelo menos dois ressonadores de linha fendida (R1, R2) arranjados lado a lado e concretizados em um substrato dielétrico tendo uma primeira face provida com uma camada condutiva e uma segunda face paralela, cada um dos ditos pelo menos dois ressonadores compreendendo uma linha fendida (3) gravada na camada condutiva e dobrada de acordo com um padrão de espiral contendo uma pluralidade de espiras, com um fator de forma de tal maneira que a linha fendida tem partes notavelmente paralelas ou concêntricas. De acordo com modalidades da invenção, pelo menos uma espira do padrão de espiral de cada um dos ressonadores compreende pelo menos uma descontinui-dade (10), as descontinuidades dos ditos pelo menos dois ressonadores de linha fendida sendo arranjadas de uma maneira tal como para aumentar o acoplamento eletromagnético entre os ditos pelo menos dois ressonadores de linha fendida.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Arquivamento definitivo por descumprimento
#8.11
Referente ao despacho 8.6 publicado na RPI 2559 de 21/01/2020.
21/07/2020
RPI 2585
Arquivamento por falta de pagamento
#8.6
Referente à 5ª anuidade.
21/01/2020
RPI 2559
Notificação de acesso ao patrimônio genético
#6.6.1
30/10/2018
RPI 2495
Publicação do pedido de patente
#3.1
28/11/2017
RPI 2447
Pedido de patente depositado
#2.1
07/11/2017
RPI 2444
Requerimento de pedido de patente
#2.10
Número de Protocolo '020150006181' em 25/03/2015 16:08 (RJ)
