CONJUNTO DE DUAS PARTES CONCÊNTRICAS E UM MANCAL ENTRE REFERIDAS PARTES

Classificação IPC

Prioridades unionistas

Resumo técnico

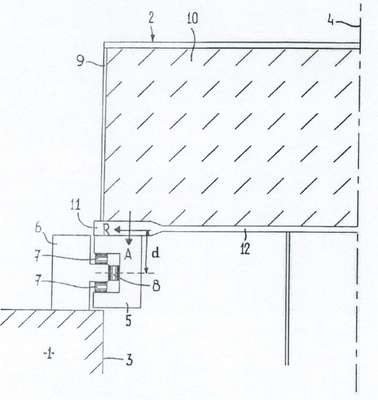

Um conjunto de duas partes concêntricas e um mancal compreende anéis de mancal interior e exterior e rolos axiais e radiais. Um anel de mancal é anexado a uma parte concêntrica para limitar uma distorção radial do mesmo e a outra parte concêntrica é conectada ao segundo anel de mancal em um local de engate. A segunda parte concêntrica tem um membro de suporte de carga que é conectado ao segundo anel de mancal de modo que a carga vertical introduzida estende através dos rolos axiais sem provocar um momento em torno dos mesmos. A segunda parte concêntrica compreende um membro de transferência de carga para transferência de cargas axiais para referido membro de suporte de carga. A segunda parte concêntrica engata o segundo anel de mancal de tal maneira que só cargas radiais e substancialmente nenhuma carga axial é introduzida. A resultante de cargas radiais introduzidas no interior do referido segundo anel de mancal estende através dos rolos radiais sem provocar um momento em torno de referidos rolos radiais.
