Patente de Invenção SISTEMA DE CONTROLE DE COMPRIMENTO, RECOLHIMENTO E ESTIRAMENTO DE ARAME — IPC B21F 9/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Pedido arquivado: o exame técnico não foi requerido nos 36 meses seguintes ao depósito de 12/01/2015, prazo do art. 33 da LPI. A tecnologia está em domínio público no Brasil.

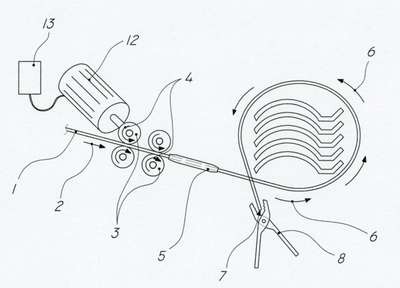

SISTEMA DE CONTROLE DE COMPRIMENTO, RECOLHIMENTO E ESTIRAMENTO DE ARAME, patente de invenção para um sistema de controle de comprimento, recolhimento e estiramento de arame, que é compreendido por um arame 1, que avança no sentido da seta 2, tracionado por várias roldanas 3, que giram no sentido das setas 4, passando por um direcionador 5, o arame segue no sentido das setas 6, por dentro de um arco até atingir o ponto exato 7, dentro de uma pinça 8 que se fecha conforme podemos ver na figura 2, a pinça 8 já fechada prendendo a ponta do arame, e a seguir o arame retorna no sentido das setas 9, tracionado pelas roldanas 3, que giram no sentido das setas 10, nesse momento o arco se abre, e o arame 1 sai de dentro, e inicia o estiramento envolvendo um pacote 11 formado por várias telhas, tijolos ou outros objetos, o estiramento é controlado por um servomotor 12, com o auxilio de um CLP 13, também são controlados pelo CLP e pelo servomotor o comprimento exato até o ponto ponto exato 7, a reversão do servomotor que consegue o estiramento do arame, e o fechamento da pinça 8.
