VÁLVULA PARA UM CONTENTOR DE PRESSÃO SUBMARINO, CONTENTOR DE PRESSÃO SUBMARINO, E, MÉTODO PARA ENCHER FLUIDO EM UM CONTENTOR DE PRESSÃO SUBMARINO OU PARA REMOVER FLUIDO DO CONTENTOR DE PRESSÃO SUBMARINO

Classificação IPC

Prioridades unionistas

Resumo técnico

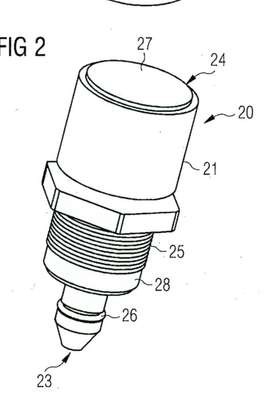

VÁLVULA PARA UM CONTENTOR DE PRESSÃO SUBMARINO, CONTENTOR DE PRESSÃO SUBMARINO, E, MÉTODO PARA ENCHER FLUIDO EM UM CONTENTOR DE PRESSÃO SUBMARINO OU PARA REMOVER FLUIDO DO CONTENTOR DE PRESSÃO SUBMARINO. A presente invenção se refere a uma válvula (20) para um contentor de pressão submarino (11) para controlar um fluxo de fluido. A válvula (20) compreende um corpo de válvula (21) compreendendo uma passagem (22) se estendendo em uma direção longitudinal (39). Em uma superficie interna da passagem (22) um assento de válvula (35), uma seção de vedação (36) e uma seção rosqueada (37) são formadas. Uma haste (30) é arranjada dentro da passagem (22) e móvel na direção longitudinal (39) entre uma posição fechada e uma posição aberta. A haste (30) compreende um elemento de válvula (38) para prover uma vedação entre o assento de válvula (35) e o elemento de válvula (38) em uma posição fechada. Uma vedação (29) é arranjada entre uma superficie circunferencial externa da haste (30) e a seção de vedação (36). Um dispositivo atuador (31) compreende uma seção rosqueada que é engatada com a seção rosqueada (37) da passagem (22) de forma que uma rotação do dispositivo atuador (31) causa o movimento do dispositivo atuador (31) na direção longitudinal (39). O dispositivo atuador (31) compreende um elemento de acoplamento ( 40,47) para acoplar o dispositivo atuador (31) à haste (30) para empurrar a haste (30) na direção longitudinal (39) no movimento longitudinal do dispositivo atuador (31).
