SEPARADOR INERCIAL DE SUJEIRA EM ADMISSÃO DE AR TIPO SNORKEL PARA MOTOR DE COMBUSTÃO INTERNA

Classificação IPC

Prioridades unionistas

Resumo técnico

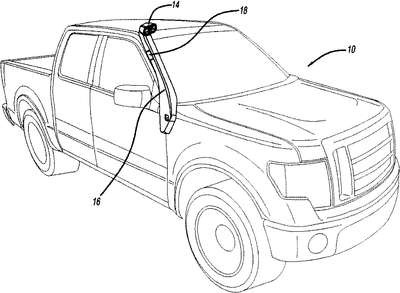

SEPARADOR INERCIAL DE SUJEIRA EM ADMISSÃO DE AR TIPO SNORKEL PARA MOTOR DE COMBUSTÃO INTERNA. Separador inercial em admissão de ar tipo snorkel integrado é fornecido para remover poeiras e sujeiras contaminantes do sistema de admissão do motor antes de alcançarem o filtro de ar. O snorkel inicia um movimento ciclônico na entrada de snorkel que se propaga a jusante em um tubo descendente em direção ao filtro de ar. O movimento ciclônico é iniciado por estatores radiais montados em uma concretização na capa de entrada do snorkel ou, alternativamente, mais abaixo do estrangulador do tubo descendente. Os contaminantes no fluxo de admissão são transportados radialmente para fora pelo movimento ciclônico e então são expelidos via uma série de dutos de extração formados no tubo descendente tipo snorkel. Os respiras de extração são perpendiculares ao fluxo ciclônico, permitindo que partículas de sujeira, poeira e água sejam extraídas por intermédio de movimento ciclônico e da gravidade. As ranhuras de saída estão localizadas em regiões de baixa pressão geradas pelo fluxo de ar aerodinâmico externo ao redor do snorkel.
