VEDAÇÃO DE CABEÇA DO CILINDRO

Classificação IPC

Prioridades unionistas

Resumo técnico

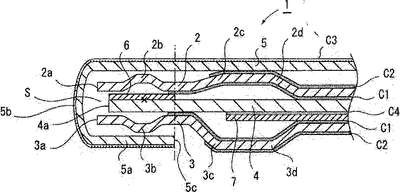

A presente invenção refere-se a orna vedação ^a . a':,çd do cilindro 1, que é munida com um primeiro e um segundo substratos de vedação 2 e 3, uma placa intermediária 9 munida entre o primeiro e o segundo substratos da vedação e um anel isolante Sa com uma seção substancialmente em forma de U que cobre as bordas de abertura dos furos da câmara de combustão do primeiro e do segundo substratos da vedação e a placa intermediária, e com uma porção de borda do mesmo localizada em um lado da periferia externa em relação ao furo da câmara de combustão_ Um primeiro revestimento, C7 para selar um vão da placa intermediária é fornecido sobre os lados da superfície posterior do primeiro e do segundo substratos de vedação, que são os lados da placa intermediária, respectivamente, e uma borda periférica interna no primeiro revestimento é fornecida sobre um lado da periferia interno de uma porção da borda 5c do anel isolante. Pode-se evitar que um gás de combustão flua para além da porção da borda do anel isolante.
