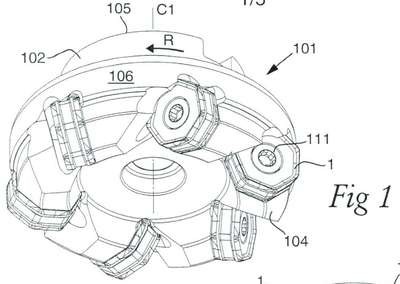

Patente de Invenção UMA FERRAMENTA DE FRESAGEM de SANDVIK INTELLECTUAL PROPERTY AB — IPC B23C 1/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.
UMA FERRAMENTA DE FRESAGEM A presente invenção se refere a uma ferramenta de fresagem de face (101) compreendendo um corpo de ferramenta (102) incluindo um eixo geométrico de rotação central (C1) em torno do qual a ferramenta é rotacionável, e pelo menos um assento de pastilha formado em uma transição entre uma extremidade dianteira (104) e uma superfície de envolvimento (106) da ferramenta (101). A ferramenta (101) adicionalmente compreende pelo menos uma pastilha de corte (1) montada no assento de pastilha (107), a pastilha de corte (1) compreendendo uma lateral superior definindo um plano de extensão superior (P U ), uma borda de corte se estendendo em torno da circunferência da lateral superior, e uma lateral inferior definindo um plano de extensão inferior (P L ) direcionado em direção da superfície de suporte de fundo (108) do assento de pastilha (107). Um eixo geométrico central (C1) se estende perpendicularmente através do plano de extensão superior (P U ) e do plano de inferior (P L ). A ferramenta (101) é configurada de maneira tal que uma porção de borda de corte principal está em um ângulo de entrada (K) menor do que 80 0 e de maneira tal que o plano de extensão superior (P U ) está em um ângulo de inflexão radial (y f ) de -60 0 <= (y f ) <= -25 0 e em um ângulo de inflexão axial (y m ) de -20 0 <= (y m ) <= 0 0 , de maneira tal que um ângulo de inclinação (PU) da porção de borda de corte principal está dentro da faixa de 15 0 <= () <= 50 0 . (Figura 1)
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Arquivamento - Art. 36 §1° da LPI
#11.2
08/12/2020
RPI 2605
Exigência preliminar
#6.21
18/08/2020
RPI 2589
Notificação de acesso ao patrimônio genético
#6.6.1
30/10/2018
RPI 2495
Publicação do pedido de patente
#3.1
14/08/2018
RPI 2484
Pedido de patente depositado
#2.1
24/07/2018
RPI 2481
Exigência - art. 21 da LPI
#2.5
05/06/2018
RPI 2474
Requerimento de pedido de patente
#2.10
Número de Protocolo 20150000238 em 08/01/2015 02:45(RJ).
