SOLENOIDE DE MOTORES DE ARRANQUE

Classificação IPC

Prioridades unionistas

Resumo técnico

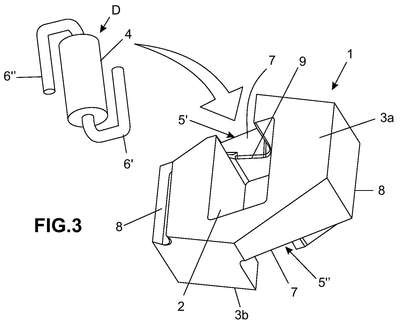

1/1 RESUMO Patente de invenção: NÚCLEO DE ACOMODAÇÃO DE DIODO. A presente invenção refere-se a um núcleo de acomodação de diodo, especialmente desenvolvido para aplicação em solenoides de motores de arranque comumente utilizados em veículos automotores, sendo compreendido por aspectos técnicos, construtivos e funcionais totalmente inovadores e capazes de obter uma solução simples, prática, e altamente eficiente em relação a instalação e acomodação dos diodos nesses solenoides sem, com isso, afetar a configuração estrutural dos diodos ou das estruturas dos motores de arranque. Mais especificamente, o núcleo de acomodação de diodo, objeto da presente invenção é compreendido por um corpo estrutural (1) que possui abertura (2) para a acomodação do corpo (4) do diodo (D), e dois lados de contato (3a, 3b) opostos entre si, sendo que cada lado é dotado de guia de acomodação (5, 5) dos respectivos terminais (6, 6) do referido diodo (D), o qual possui uma porção superficial (8) na qual pelo menos um dos referido terminais (6, 6) fica apoiado e ao menos parcialmente exposto em relação à superfície do correspondente lado de contato (3a, 3b) do corpo estrutural (1), de modo a promover o contato elétrico com pelo menos um componente adjacente através de pressão.
