ACESSÓRIO DESTINADO Á MÁQUINA E IMPLEMENTOS AGRÍCOLAS EM GERAL

Classificação IPC

Resumo técnico

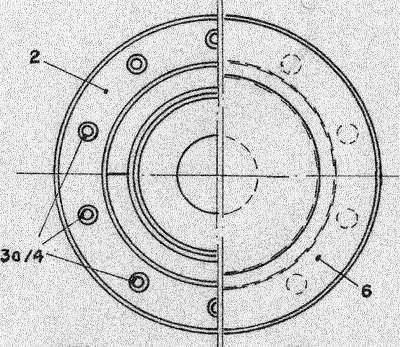

Concebido para ser introduzido nos eixos e rodas de tratores, maquinas e implementos agrícolas em geral, o aludido acessório é constituído basicamente por um corpo monobloco substancialmente tubular (1), projetado em seu eixo longitudinal e vazado, provido de flanges espessos (2 e 2a) nos respectivos extremos, sendo cada um deles providos de um conjunto de furação, sendo o pertencente ao flange interno (2) do tipo passante livre (3) e pertencente ao flange externo (2a) do tipo passante livre (3a) provido de rebaixo (4) para assentamento da cabeça do parafuso de uso comum que prende todo o conjunto que compõe esse acessório, formado pelo espaçador (5) e pelo tampão (6) do tipo cego. O referido espaçador (5) possui um conjunto de furação passante (7) que se alinha com as furações (3 e 3a) dos respectivos flanges (2 e 2a) do corpo monobloco tubular (1). O mencionado espaçador (5) e o tampão (6) compõem o cubo trator desse acessório.
