CONJUNTO DE PRÉ-FILTRAGEM APLICADO EM SISTEMA PNEUMÁTICO DE FREIOS DE VEÍCULOS PESADOS EM GERAL

Classificação IPC

Resumo técnico

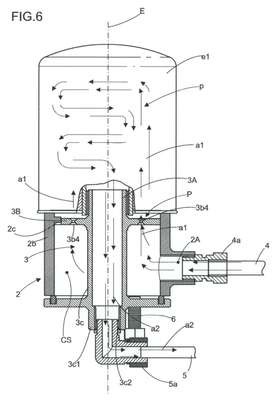

CONJUNTO DE PRÉ-FILTRAGEM APLICADO EM SISTEMA PNEUMÁTICO DE FREIOS DE VEÍCULOS PESADOS EM GERAL, mais precisamente trata-se de conjunto de pré- filtragem (1) aplicado em sistema pneumático de freios (SP) de veículos pesados em geral (não ilustrado), tais como, caminhões de carga, ônibus, trator, entre outros. A instalação do conjunto de pré-filtragem (1) é realizada entre o compressor de ar (CP) e válvulas (V) do sistema {SP); dito conjunto de pré-filtragem (1) compreende camisa tubular de proteção (2) da unidade primária de filtragem (3) que, por sua vez, prevê setor de conexão (3A) do convencional elemento secador de ar (el), sendo que a montagem em eixo longitudinal (E) entre a camisa (2) e a unidade (3) compõe uma câmara de passagem (CS) do ar contaminado (al) que através do percurso (p) no setor de pré-filtragem (38) da unidade primária (3) e elemento secador de ar (el) segue em ar purificado (a2) para as válvulas (V) do sistema (SP); dito percurso (p) do ar contaminado (al) é obtido pela previsão de uma abertura (2A) no corpo (2b) da camisa (2), a qual recebe conector (4a) da mangueira flexível (4) do compressor de ar (CP), sendo que dito ar contaminado (al) quando da passagem no setor de pré-filtragem (38) da unidade primária (3) tem uma primeira limpeza seguindo para o elemento secador de ar (el) que realiza uma segunda limpeza compondo o ar limpo (a2) que, por sua vez, segue por duto (3C) da unidade primária (3) até atingir a mangueira flexível (5) que conduz o ar limpo (a2) para as válvulas (V).
