PAINEL MULTIFUNCIONAL ORGANIZADOR E DE PROTEÇÃO PARA CABOS DE CFTV E DE ÁUDIO

Classificação IPC

Resumo técnico

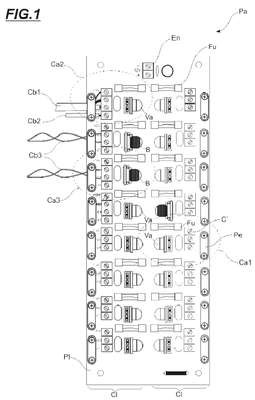

RESUMOPAINEL MULTIFUNCIONAL ORGANIZADOR E DE PROTEÇÃO PARA CABOS DE CFTV E DE ÁUDIO Trata-se de uma solução inventiva na área de segurança patrimonial, notadamente para sistema de monitoramento eletrônico do tipo circuito fechado (CFTV), tendo como objetivos garantir a proteção da alimentação das câmeras de monitoramento, bem como garantir a um sinal balanceado a estas câmeras de monitoramento através de uma eficaz fixação dos cabos coaxiais (Cb1), cabos de áudio (Cb2) e ainda prevendo a fixação de cabos UTP (Cb3) respectivamente, sendo que para tal o novo painel [Pa] apresenta conceito construtivo formado por uma pluralidade de canais [Ca], onde basicamente estes são providos de presilhas [Pe] que garantem a estabilidade da fixa,cão dos cabos eletrônicos, tal como cabo coaxial [Cb1], cabo de áudio [Cb2] e mesmo cabo UTP [Cb3], além de contar cada qual com um componente fusível [Fu], e um varistor [Va] sendo que em especial quando da especificação de um cabo UTP [Cb3] é definido ainda um elemento balun [B], que pode ainda ser especificado como um balun passivo [Bp] quando para câmeras de monitoramento a uma distância inferior a 400 metros, sendo que distâncias maiores é especificado um balun ativo [Ba], garantindo assim a estabilidade da transmissão de vídeo. 1/1
