APERFEIÇOAMENTOS INTRODUZIDOS EM ADAPTADORES PARA GUIDÃO DE MOTOCICLETAS EM GERAL COM MEIOS DE REGULAGEM

Classificação IPC

Resumo técnico

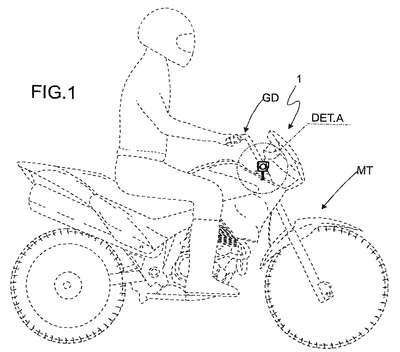

APERFEIÇOAMENTOS INTRODUZIDOS EM ADAPTADORES PARA GUIDÃO DE MOTOCICLETAS EM GERAL COM MEIOS DE REGULAGEM, mais precisamente trata-se de configurações aplicadas a adaptadores (1), os quais são especialmente desenvolvidos para montagem e fixação de guidão (GD) de motocicletas (Mt); os adaptadores (1) são compostos por um par de abraçadeiras (Al}/(A2} formada por duas partes complementares entre si, ou seja, um membro base (2) e um membro suporte (3), sendo que cada parte (2)/(3} inclui berço semicircular (B) que, quando montados de forma justaposta, configuram canal tubular (Ct) para a montagem e fixação do perfil tubular do guidão (GD); cada membro suporte (3) das abraçadeiras, do tipo (Al), inclui membro de regulagem (4) para acoplamento por engate do membro suporte (3) e graduação angular do guidão (GD) por rotação do mesmo em eixo central (El) em posições variadas por meio de parafusos {P3); o membro suporte (3) de cada abraçadeira (Al) ou (A2) prevê pelo menos um par de orifícios transversais (3a) alinhados em eixo horizontal (E3), enquanto que o membro de regulagem (4) contempla um conjunto de orifícios transversais configurados por pelo menos um par de orifícios (4a) alinhados com eixo vertical {El) e pelo menos um par de orifícios (4b) alinhados em eixos angulares (E2); as associações dos orifícios (3a) do membro suporte (3) com o conjunto de orifícios (4a)/{4b) do membro de regulagem (4) compõem os meios de regulagem (MR) de alteração da angulação do guidão (GD), para frente (Fl} em relação a uma posição central (E), sendo a posição desejada mantida fixa com extrema segurança por meio de pares de parafusos de fixação (Pl).
