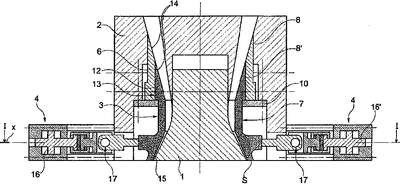

Patente de Invenção FERRAMENTAS DE EXTURSÃO PARA OBTENÇÃO DE PRÉ - FORMAS EM FORMA DE MANGUEIRA de DIPL. - ING. HARALD FEUERHERM — IPC B29B 11/10. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Pedido arquivado: o exame técnico não foi requerido nos 36 meses seguintes ao depósito de 28/08/2014, prazo do art. 33 da LPI. A tecnologia está em domínio público no Brasil.
Patente de Invenção para: "FERRAMENTAS DE EXTRUSÃO PARA OBTENÇÃO DE PRÉ-FORMAS EM FORMA DE MANGUEIRA" A invenção refere-se a uma ferramenta de extrusão para obtenção de pré-formas em forma de mangueira com um mandril (1), um corpo de bico (2), um adaptador do bico anelar (3), que envolve o mandril (1) formando uma fenda anelar (s) e dispositivos de ajuste (4, 5) que atuam radialmente sobre o adaptador do bico (3). O adaptador do bico (3) apresenta um anel de receção (6) axialmente apoiado para baixo, bem como, um anel de bico (7) aplicado no anel de receção (6). O anel de receção (6) é guiado com um assento corrediço (8) dentro do corpo do bico (2) e apresenta uma seção da função (9) que sobressai por baixo do assento corrediço (8) radialmente móvel em um espaço de encastrar do corpo do bico (2). O anel de bico (7) é segurado com um assento corrediço (8') no anel de receção (6) e possui por baixo do assento corrediço (8') uma seção do anel de bico radialmente móvel. Um primeiro dispositivo de ajuste (4) atua sobre o anel de bico (7) com uma direção radial da força de ação. Um segundo dispositivo de ajuste (5) atua radialmente sobre a seção da função (9) do anel de receção (6) ou do anel de bico (7).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Arquivamento definitivo - Art. 33 da LPI
#11.1.1
03/04/2018
RPI 2465
Arquivamento - Art. 33 da LPI
#11.1
23/01/2018
RPI 2455
Publicação do pedido de patente
#3.1
19/09/2017
RPI 2437
Pedido de patente depositado
#2.1
02/12/2014
RPI 2291
Requerimento de pedido de patente
#2.10
Número de Protocolo 20140027208 em 28/08/2014 04:02(RJ).
