MÁQUINA DE IMÃ PERMANENTE INTERNO E MÉTODO PARA DISPOR EM CONJUNTO UMA MÁQUINA DE IMÃ PERMANENTE INTERNO

Classificação IPC

Prioridades unionistas

Resumo técnico

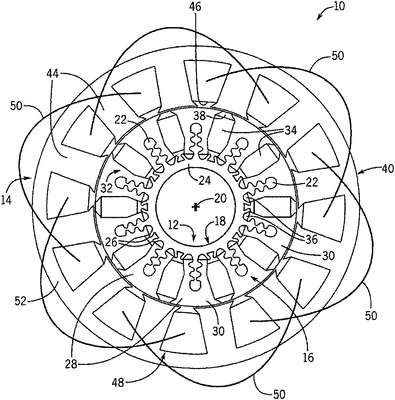

MÁQUINA DE IMÃ PERMANENTE INTERNO, MÉTODO PARA DISPOR EM CONJUNTO UMA MÁQUINA DE IMÃ PERMANENTE INTERNO E CONJUNTO DE ROTOR PARA USO EM UMA MÁQUINA DE IMÃ PERMANENTE INTERNO Trata-se de uma máquina de imã permanente interno que inclui um conjunto de rotor que tem uma haste que compreende uma pluralidade de protrusões que se estendem radialmente para fora de um corpo de haste principal e que é formado circunferencialmente ao redor do corpo de haste principal e ao longo de um comprimento axial do corpo de haste principal. Uma pluralidade de pilhas de laminações são dispostas circunferencialmente ao redor da haste para receber a pluralidade de protrusões na mesma, em que cada pilha de laminações inclui uma pluralidade de grupos de laminação dispostos axialmente ao longo de um comprimento da haste e sendo que imãs permanentes são dispostos entre as pilhas de laminações. Cada uma das laminações inclui um corte de protrusão de haste formado na mesma para receber uma respectiva protrusão de haste e, para cada uma das pilhas de laminações, os cortes de protrusão de haste formados nas laminações de um respectivo grupo de laminação são angularmente compensados dos cortes de protrusão de haste formados nas laminações em um grupo de laminação adjacente.
