SISTEMA DE VEDAÇÃO PARA ESQUADRIA DO TIPO GUILHOTINA

Classificação IPC

Resumo técnico

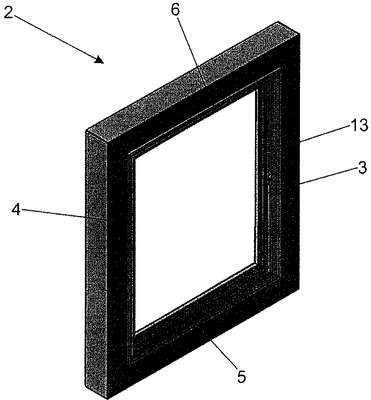

SISTEMA DE VEDAÇÃO PARA ESQUADRIA DO TIPO GUILHOTINA, que utiliza o fecho (9) crescente para auxiliar a vedação, composto pelos dispositivos direito/esquerdo em conjunto com as rampas, cunhas inferiores, guias e cunhas superiores, todo o conjunto é passivel de auxiliar na pressão dos elementos de vedação (17), (17a) e (17b) em todo o contorno das folhas da janela contra uma parede da esquadria (1), resultando em uma vedação efetiva, proporcionando conforto e segurança ao usuário, minimiza a entrada de poluição sonora; dito sistema aplicado em uma esquadria (1) do tipo guilhotina com marco (2), sendo previsto um montante lateral direito (3), um montante lateral esquerdo (4), uma travessa inferior (5) e uma travessa superior (6), a esquadria (1) apresentando duas folhas (7) e (8) sendo uma interna (7) e uma externa (8), cada uma das folhas apresentando também um conjunto de marcos, sendo que referido sistema de vedação prevê um fecho crescente (9) montado no topo da travessa superior da folha interna (7) e o contrafecho (10) na travessa inferior da folha externa (8), os dispositivos (11) são montados nas duas extremidades no topo da travessa da folha interna (7) e as rampas (12) são montadas engavetadas nas duas tampas laterais (13) internas do marco; os guias superiores (14) são montados nas duas extremidades e no topo da travessa superior da folha externa (8) e as cunhas superiores (15) são engavetadas e fixadas na tampa lateral externa, nas extremidades da esquadria, sendo as cunhas inferiores (16) montadas nas duas extremidades inferiores do marco; referida estrutura recebe os elementos de vedação (17), (17a) e/ou (17b) engavetados nos canais do perfil da folha, em todo o contorno, da face externa e nas faces laterais das folhas interna (7) e externa (8), e também no topo da folha externa (8) e no inferior da folha interna (7).
