Ferramenta para usinagem por remoção de cavaco e pastilha de corte para tal ferramenta

Classificação IPC

Prioridades unionistas

Resumo técnico

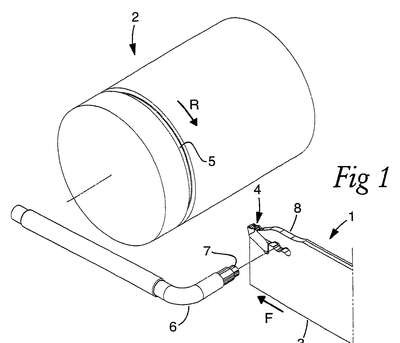

A presente invenção está correlacionada a uma ferramenta de divisão para usinagem por remoção de cavaco de peças de partida de metal. A ferramenta compreende uma lâmina (3) e uma pastilha de corte substituível (4) montada em um assento, o qual é delimitado entre um suporte de base e uma pinça de aperto elasticamente resiliente (8). A pastilha de corte inclui um lado superior, no qual está incluída uma superfície de saída dianteira (22), assim como, uma superfície de aplicação (23), a qual é posicionada por trás da mesma e contra a qual a pinça de aperto (8) é pressionada. Na pinça de aperto é incluído um canal de descarga (48), para pulverizar um meio de resfriamento na direção da superfície de saída (22), uma ponta dianteira da pinça de aperto se defrontando com um rebaixo, que é formado entre a superfície de saída (22) e a superfície de aplicação (23), e que tem o objetivo de proteger a ponta dos cavacos. De acordo com a invenção, o dito rebaixo consiste de dois botões (41), que são mutuamente separados por um entalhe central (42), através do qual o meio de resfriamento pode passar, dito meio de resfriamento sendo proveniente do canal de descarga (48) na direção da superfície de saída (22).
